Как пользоваться мультиметром: пошаговая инструкция для новичков

Мы сделали простой и подробный гайд о том, как пользоваться мультиметром. Разберется даже человек, далекий от электроники.

Алексей Иванов


Мультиметр — это универсальный контрольно-измерительный прибор, который используют для измерения основных показателей электрических цепей: напряжения, тока и сопротивления. В зависимости от модификации и функций, они подходят для применения в домашних условиях и в профессиональной среде.

Мультиметр сочетает в себе функции амперметра, вольтметра, омметра и тестера электронных элементов. Более продвинутые профессиональные модели могут также измерять частоту, температуру, емкость и ряд других параметров. Не имея специального образования, новичкам сложно разобраться в работе этого прибора.

По принципу работы различают аналоговые мультиметры (со стрелочной шкалой) и цифровые (с дисплеем). Первые на сегодняшний день используются редко. Вторые отличаются низким процентом погрешности при замерах и высокой точностью считывания результатов измерений. Поэтому тема сегодняшней статьи обзора — цифровой мультиметр и как пользоваться им, не имея специального опыта.

Внешнее устройство цифрового мультиметра

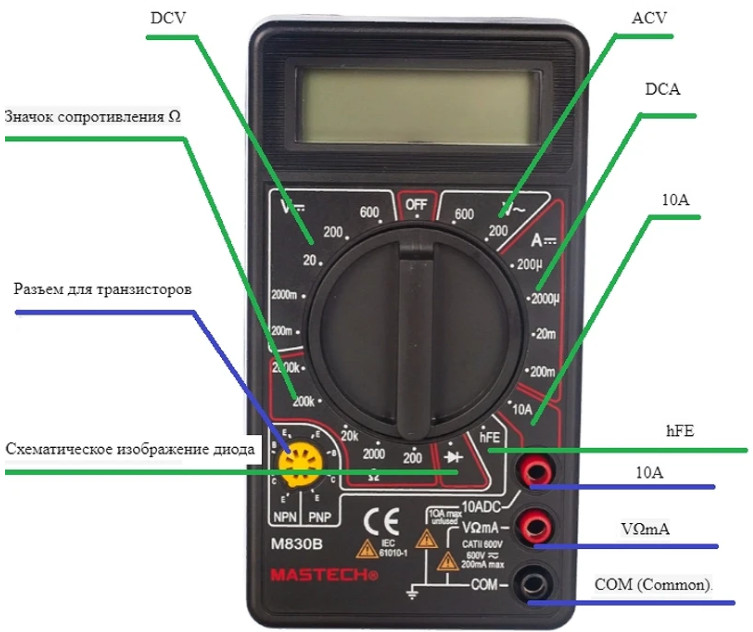

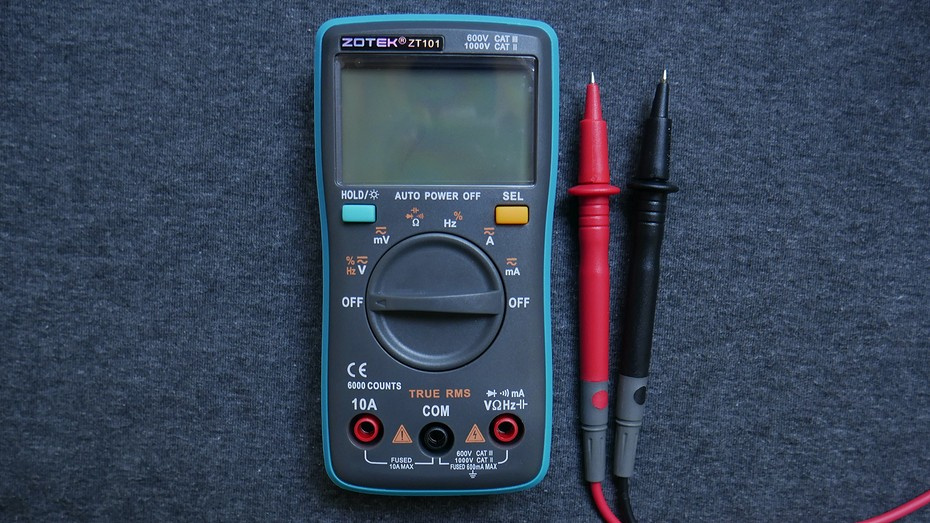

Внешне стандартный портативный цифровой мультиметр представляет собой компактный корпус карманного типа с дисплеем, переключателем режимов измерений, тремя гнездами для щупов и разъемом для проверки транзисторов.

В комплекте обычно присутствуют два щупа с проводами красного и черного цветов. Черный используется в качестве отрицательного и вставляется в разъем COM (Common). Красный выступает в роли положительного и может подключаться в универсальный разъем VΩmA, используемый при измерении напряжения, сопротивления и слабых токов, либо в разъем 10 А, при помощи которого измеряются токи в диапазоне от 200 мА до 10 А.

Круглый переключатель перемещается между секторами, обозначающими отдельные способы выполнения замеров. Обычно в мультиметрах присутствуют следующие режимы:

  • DCV — для считывания величины постоянного напряжения;
  • ACV — аналогичный, только для переменного напряжения;
  • DCA — для оценки силы тока в сети постоянного питания в диапазоне до 200 мА;
  • 10А — аналогичный предыдущему, но для силы тока от 200 мА до 10 А;
  • hFE — режим проверки транзисторов;
  • Схематическое изображение диода — режим диагностики полупроводников (диодов);
  • Значок сопротивления Ω — измерение сопротивления и прозвонка электрических цепей.

Внутри большинства секторов имеется по нескольку делений, предназначенных для более точной калибровки диапазона значений. Вверху расположен 3,5 разрядный цифровой жидкокристаллический дисплей, на который выводятся результаты измерений в виде целых или дробных чисел.

Подготовка мультиметра к работе и правила выполнения замеровКогда мультиметр не используется, переключатель должен находиться в верхнем положении на отметке OFF. Это не только рекомендуется инструкцией производителя, но и экономит ресурс батареи.

Перед тем, как начать измерения, необходимо правильно подключить щупы к гнездам. Неправильное подключение может привести к перегоранию предохранителя и выходу прибора из строя.

Чтобы измерить силу тока свыше 200 мА, нужно пользоваться специальным разъемом, предназначенным для диапазона от 200 мА до 10 А. Во всех остальных случаях, кроме диагностики транзисторов, следует подключать положительный щуп в универсальный разъем.

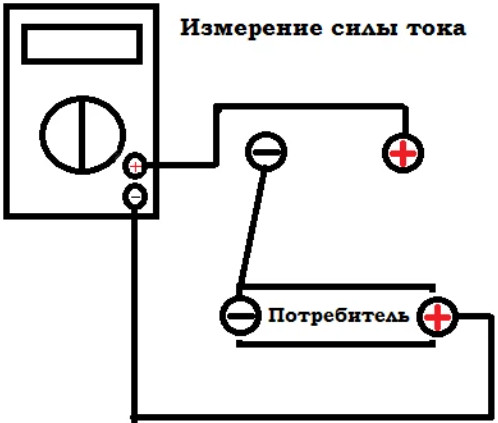

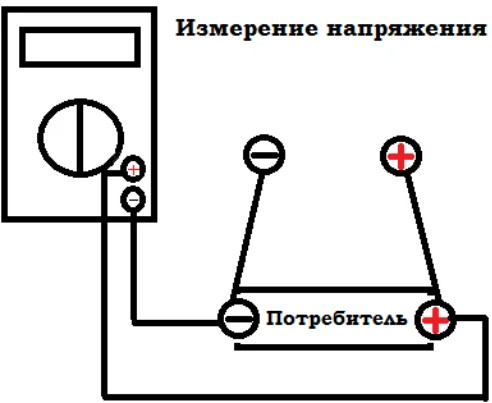

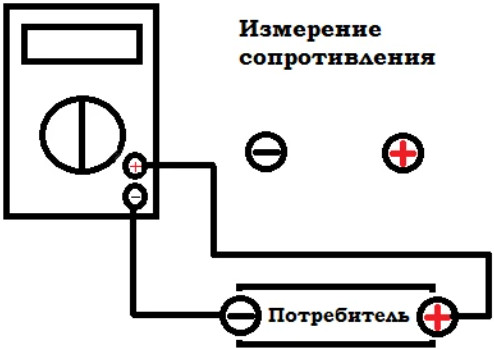

Во время измерения силы тока и напряжения внимательно следите за подключением и соблюдением полярности. Чтобы померить напряжение, прибор должен подключаться к цепи параллельно, а для замера силы тока — последовательно, с учетом плюса и минуса. Когда измеряется сопротивление, полярность не имеет значения.

Для бытовых нужд перечисленных функций вполне достаточно. С их помощью можно определить наличие и уровень питания в розетке , обнаружить обрыв проводки и измерить силу тока в электрической цепи.

Такие опции, как проверка транзисторов и прозвонка полупроводников, используются более опытными пользователями, знакомыми с радиоэлектроникой. Но если уж рассматривать, как пользоваться мультиметром, то следует разобраться и с этими возможностями.

Измеряем сопротивление цепи

Измерения сопротивления необходимы при проверке работоспособности электрических приборов . Например, если поверхность утюга перестала нагреваться, то первое, что нужно сделать — измерить сопротивление нагревательного элемента.
