Вести из лабораторий
Секрет хорошего электрода
Прозрачные электроды — ключевые элементы солнечных батарей, сенсорных экранов и ряда других устройств. Раньше их делали из хрупкого и неэкологичного материала — оксида индия-олова, представляющего собой смесь окиси индия (In2О3) и окиси олова (SnO2). Теперь ему на замену пришли углеродные нанотрубки, легированные небольшим количеством других веществ, которые не только обеспечивают лучшие проводимость и прозрачность, но и добавляют электродам гибкости.

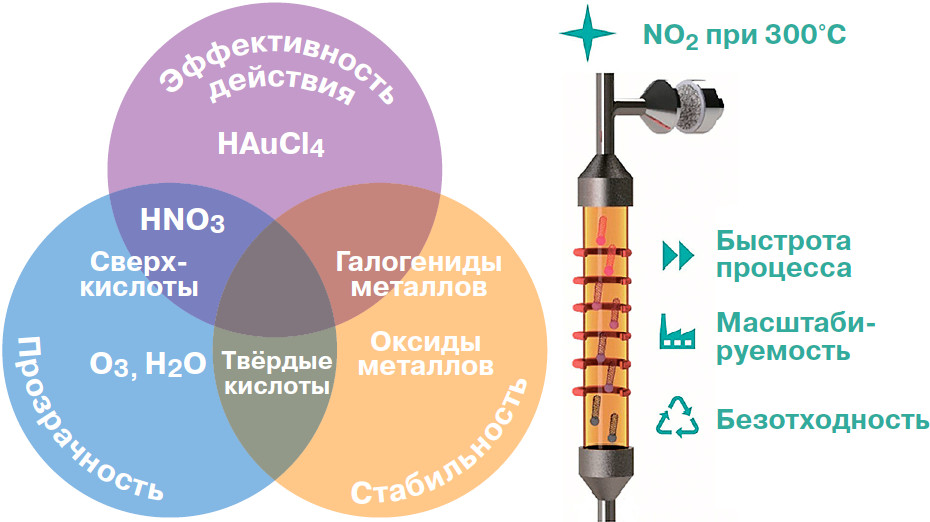

Легирование нанотрубок имеет принципиальное значение. Доступные сегодня технологии не позволяют изготовить «чистые» углеродные нанотрубки с необходимыми характеристиками. Введение других веществ даёт возможность отрегулировать свойства. Но идеальные легирующие добавки ещё не найдены, и их выбор диктуется компромиссом между повышением проводимости, прозрачностью плёнки и устойчивостью эффекта. Пример распространённой примеси для легирования нанотрубок — тетрахлороаурат водорода. Он обеспечивает лучшую на сегодняшний день электропроводность плёнок из углеродных нанотрубок и неплохую прозрачность, но полученные характеристики сохраняются сравнительно недолго. С помощью бромида меди и других галогенидов металлов добиваются хорошего сочетания устойчивости и проводимости, но ценой меньшей прозрачности.
Исследователи из Сколтеха предложили простой и безотходный метод легирования плёнок из углеродных нанотрубок, в результате которого повышается их прозрачность, электропроводность и, что важно, этот эффект сохраняется долгое время. Легирующей добавкой выступает газообразный диоксид азота (NO2), который адсорбируется на поверхности нанотрубок и модифицирует её. Этот газ ещё называют «лисьим хвостом» из-за оранжевого цвета. Диоксид азота пытались и раньше использовать в качестве добавки, улучшающей свойства плёнок из углеродных нанотрубок, однако в его присутствии получалась нестабильная и нежелательная их модификация. Но, как оказалось, причина неудач — в температуре обработки материала.
Это обнаружили сотрудники Сколтеха. В результате проведённых экспериментов они открыли, что природа адсорбционных слоёв диоксида азота на углеродных нанотрубках зависит от температуры. Это связано с изменением содержания азота на поверхности нанотрубок. Исследователи нашли диапазон температур, в котором образуются очень стабильные модификации плёнок из углеродных нанотрубок. Оптимальной оказалась температура 300°C — она соответствует границе, при которой происходит образование долгоживущих поверхностных слоёв без заметного окисления углеродных нанотрубок.
Эффект от предлагаемой модификации нанотрубок после почти годичного хранения в условиях окружающей среды падает менее чем на 50% (что считается незначительным) и далее стабилизируется. А у нынешнего реактива-чемпиона — тетрахлороаурата — эффект снижается в три раза.
Поскольку диоксид азота — газ, процесс легирования происходит быстро и его несложно масштабировать. Кроме того, он безотходный. Диоксид азота легко интегрировать в существующие технологические цепочки синтеза, а его излишки удаляются из смеси охлаждением до 20˚C, при которых он сжижается.
