Что такое ШРУС в автомобиле и как он ломается

Хитрый узел под названием ШРУС есть на абсолютном большинстве современных автомобилей. Если вы ездите на передне- или полноприводной модели, не сомневайтесь — ШРУСы в ней имеются

Фото: Shutterstock

Для чего нужны эти детали? Где находятся? И как понять, что им нужна замена? Отвечаем на самые популярные вопросы.

Эксперт в этом материале: Вячеслав Субботин, директор гоночной команды «ГАЗ Рейд Спорт» и автор программы «Минтранс» на телеканале РЕН ТВ.

Что такое ШРУС

ШРУС — аббревиатура, которая расшифровывается как «шарнир равных угловых скоростей». Эта подвижная деталь является частью трансмиссии и служит для передачи крутящего момента между подвижными валами под постоянно меняющимся углом. В простонародье ШРУСы за характерную форму именуют «гранатами». Но есть и более научный термин — гомокинетический шарнир.

Изобретателем ШРУСов в привычном их виде считают немца Карла Вайсса. В 1928 году его конструкцию усовершенствовал Альфред Рцеппа. Узел оказался настолько удачным и востребованным, что лицензию на него приобрели многие автопроизводители, включая «АвтоВАЗ», который впервые начал применять ШРУСы на классической «Ниве». Представить современный легковой автомобиль без этих деталей почти невозможно.

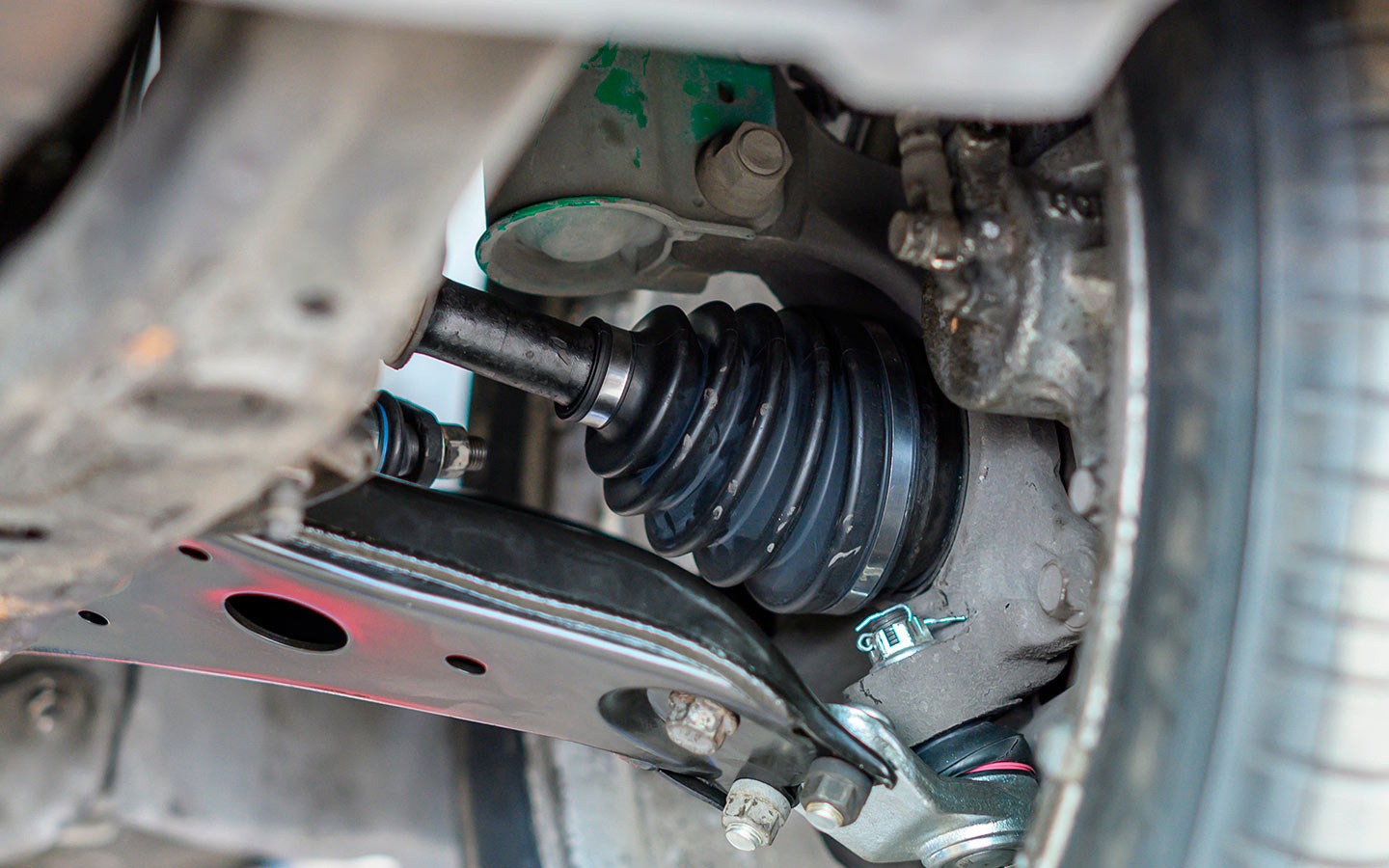

Отыскать ШРУСы на машине несложно. На переднеприводном автомобиле они находятся на передних полуосях, а на полноприводном авто с независимой подвеской — как на передних, так и на задних. В первом случае шарниров четыре, а во втором — восемь. Впрочем, бывают и исключения: на некоторых моделях используют по одному ШРУСу на сторону, на других — применяют ШРУСы вместо кардана для передачи крутящего момента к заднему редуктору.

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. Всего инженерами создано четыре типа шарниров, на каждом из которых мы остановимся подробнее чуть позже.

ШРУСы принято делить на наружные, встраиваемые в ступицу, и внутренние. Устроены они по-разному: наружный передаёт вращение с оси приводного вала на управляемые колёса, внутренний — момент от коробки передач на приводной вал. Каждый из этих типов выполняет свою уникальную функцию.

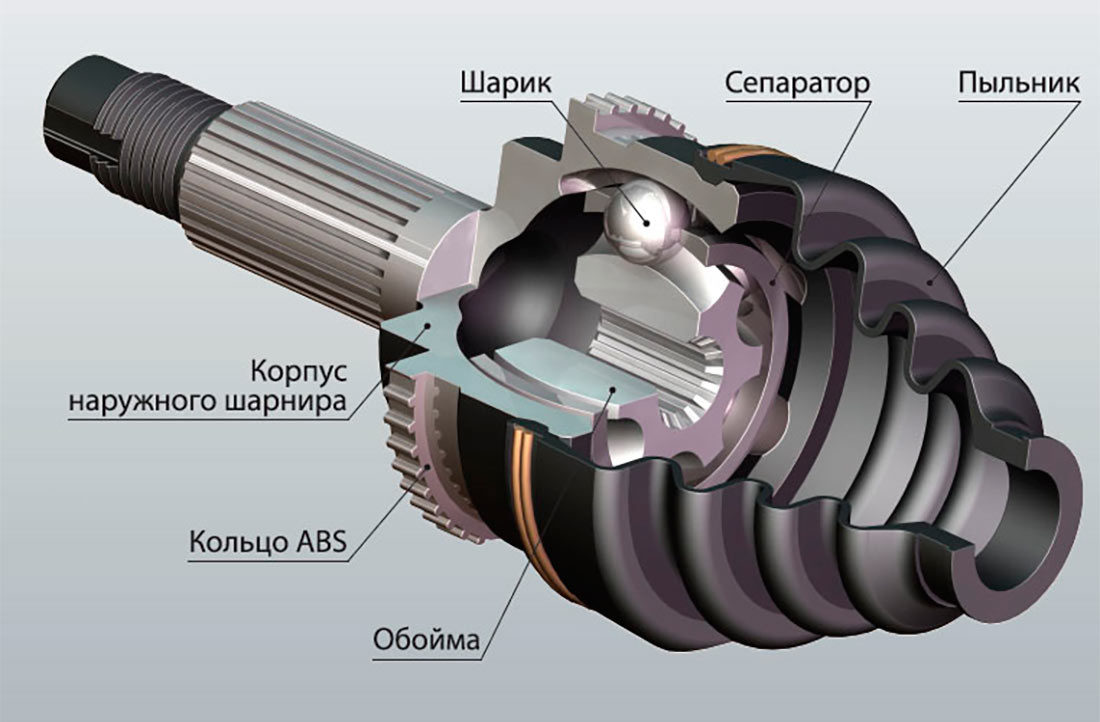

ШРУС наружного типа состоит из:

  • Совмещённого с ведомым валом сферообразного корпуса.
  • Шароподобной обоймы, соединённой с ведущим валом.
  • Шести шариков, расположенных в обойме.
  • Сепаратора, удерживающего шарики.
  • Герметичного пыльника, наполненного смазкой.
Источник: sibmasuma.ru

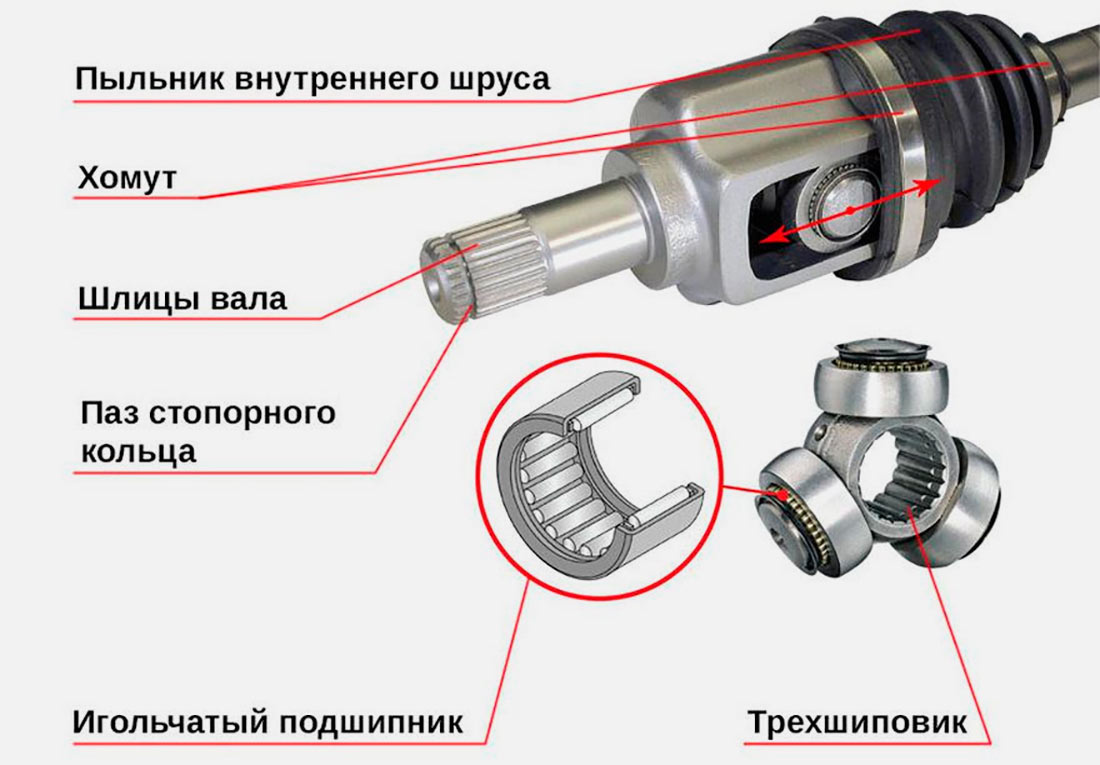

ШРУС внутреннего типа состоит из:

  • Корпуса-стакана с тремя канавками, совмещённого с ведущим валом.
  • Трёхлучевой вилки, помещённой в корпус и надевающейся на шлицы ведомого вала.
  • Трёх роликов, вращающихся на игольчатых подшипниках.
  • Герметичного пыльника со смазкой.
Источник: drive2.ru

Для чего нужен ШРУС

Глядя на замысловатую конструкцию, многие не могут понять, зачем вообще нужны такие сложные устройства. Ответ прост: передать крутящий момент на управляемые колёса, постоянно изменяющие своё положение относительно коробки передач, без ШРУСов почти невозможно. Именно за счёт шарниров равных угловых скоростей осуществляется непрерывная передача момента вне зависимости от рельефа местности и положения колёс. Подвеска и рулевое управление получают большую свободу.
