Что такое коленвал и почему он может сломаться
Что делает коленчатый вал таким незаменимым и как обеспечить ему активное долголетие?
Классический двигатель внутреннего сгорания способен какое-то время проработать без фильтров и даже с минимумом масла, но без коленчатого вала он просто не может существовать! Этот базовый элемент конструкции мотора является к тому же одним из самых дорогих в автомобиле.
Что такое коленвал

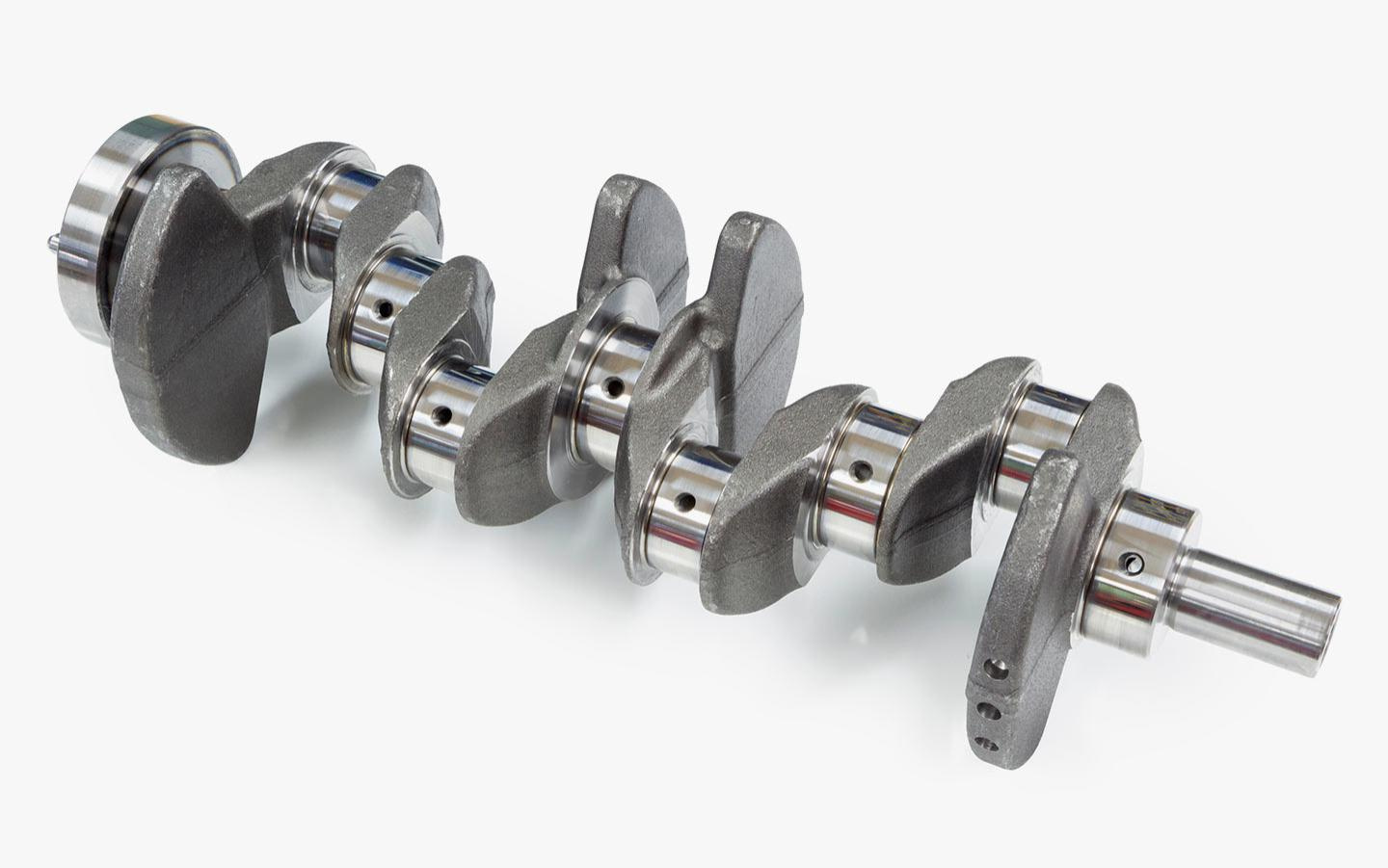

Коленвал — это расположенный в блоке двигателя внутреннего сгорания (ДВС) элемент сложной формы, преобразующий возвратно-поступательное движение поршней во вращательное, которое через маховик и трансмиссию передается на колеса.
Слово «коленвал» является сокращением от термина «коленчатый вал». Употребляется и жаргонное обозначение элемента, «колено». Коленом также называют сегменты вала, смещенные относительно его оси вращения. Количество колен зависит от числа цилиндров.
В серийных ДВС имеется один коленвал, но создавались опытные образцы с двумя «коленами». Коленчатые валы изготавливают из литого высокопрочного чугуна и различных видов стали (для моторов с наддувом и дизелей). В ДВС малой и средней мощности для сокращения стоимости производства могут применяться стальные коленчатые валы, полученные методом горячей штамповки, а наилучшими характеристиками обладают кованые стальные элементы. В автомобильных ДВС, в отличие устанавливаемых на мототехнике, используют неразборные коленвалы.
Основные компоненты коленвала
В коленчатом вале любого ДВС выделяют следующие основные компоненты:
- Коренные шейки — сегменты вала, находящиеся на его оси вращения.
- Шатунные шейки — сегменты вала, смещенные относительно его оси вращения и коренных шеек. Служат для крепления шатунов с поршнями и воспринимают передаваемое от них усилие. Диаметр шатунных шеек меньше, чем у коренных.
- Щеки — как правило, округлые или эллиптические диски, служащие для соединения коренных и шатунных шеек. В щеки также интегрированы противовесы, предназначенные для снижения уровня вибраций ДВС.
- Носок — передняя часть коленвала, к которой крепится звездочка / шкив привода газораспределительного механизма и вспомогательных систем.
- Хвостовик (фланец маховика) — задняя выходная часть коленвала, соединенная с маховиком, а через него — с трансмиссией.
