Как выращивают крупнейшие в мире алмазы: сделано в России

Самые крупные в мире безупречные по своему качеству алмазы добывают не в Африке, не в Австралии, не в Индии и не в Якутии, а по соседству с Санкт-Петербургом. Точнее, не добывают, а выращивают.

Дмитрий Мамонтов

26 мая 2015 года Международный геммологический институт (IGI) в Гонконге выдал сертификат на необычный рекордный бриллиант массой 10,02 карата, цвета E и чистоты VS1. Подобные драгоценные камни не такая уже и редкость в ювелирном мире, но уникальность данного случая состояла в том, что камень не был добыт из земных недр, а был огранен из 32-каратного кристалла синтетического алмаза, выращенного российской компанией New Diamond Technology (NDT). «Это далеко не первый наш рекорд, — говорит генеральный директор компании Николай Хихинашвили. — Предыдущий, 5-каратный, продержался всего два месяца».

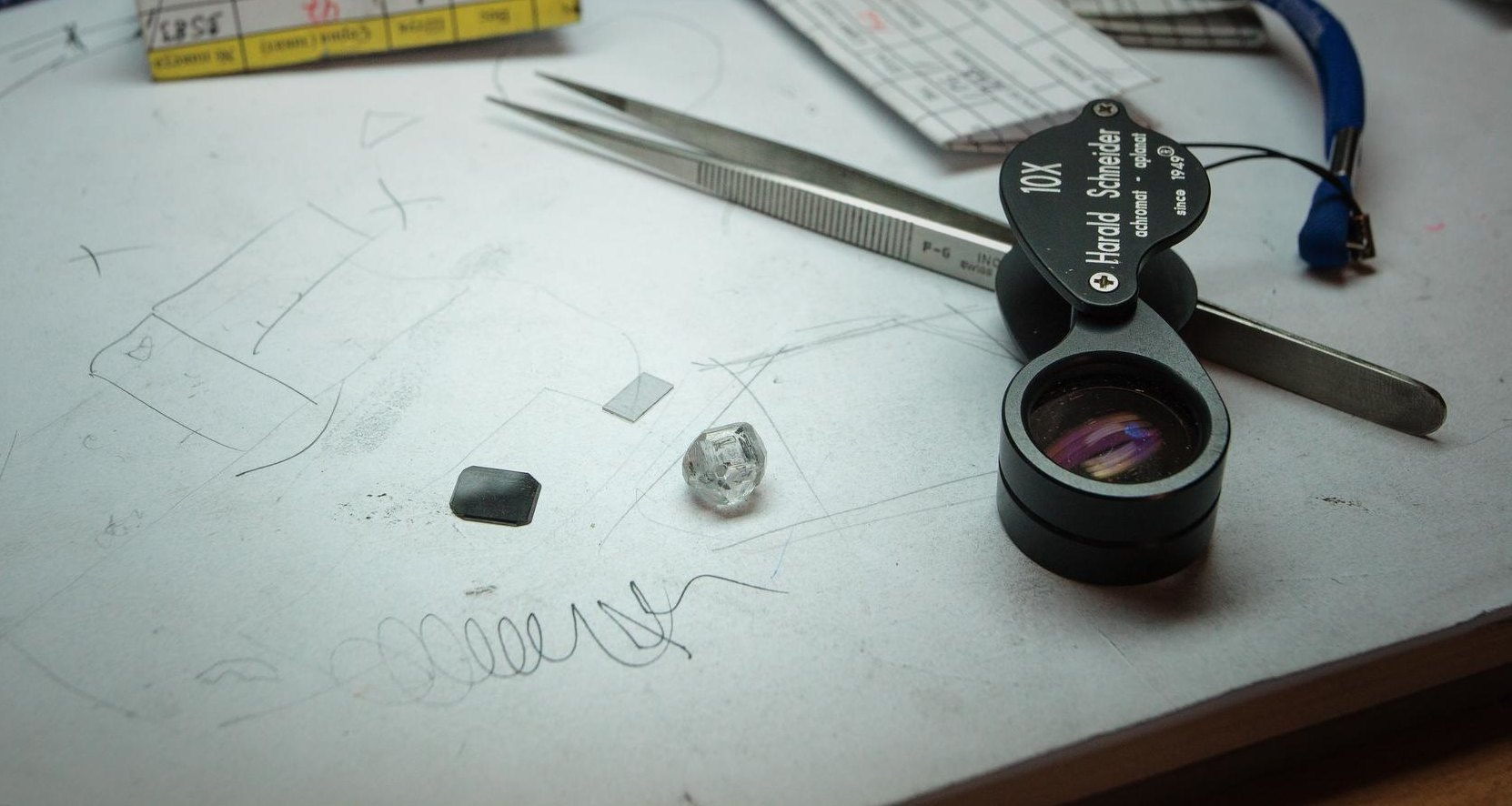

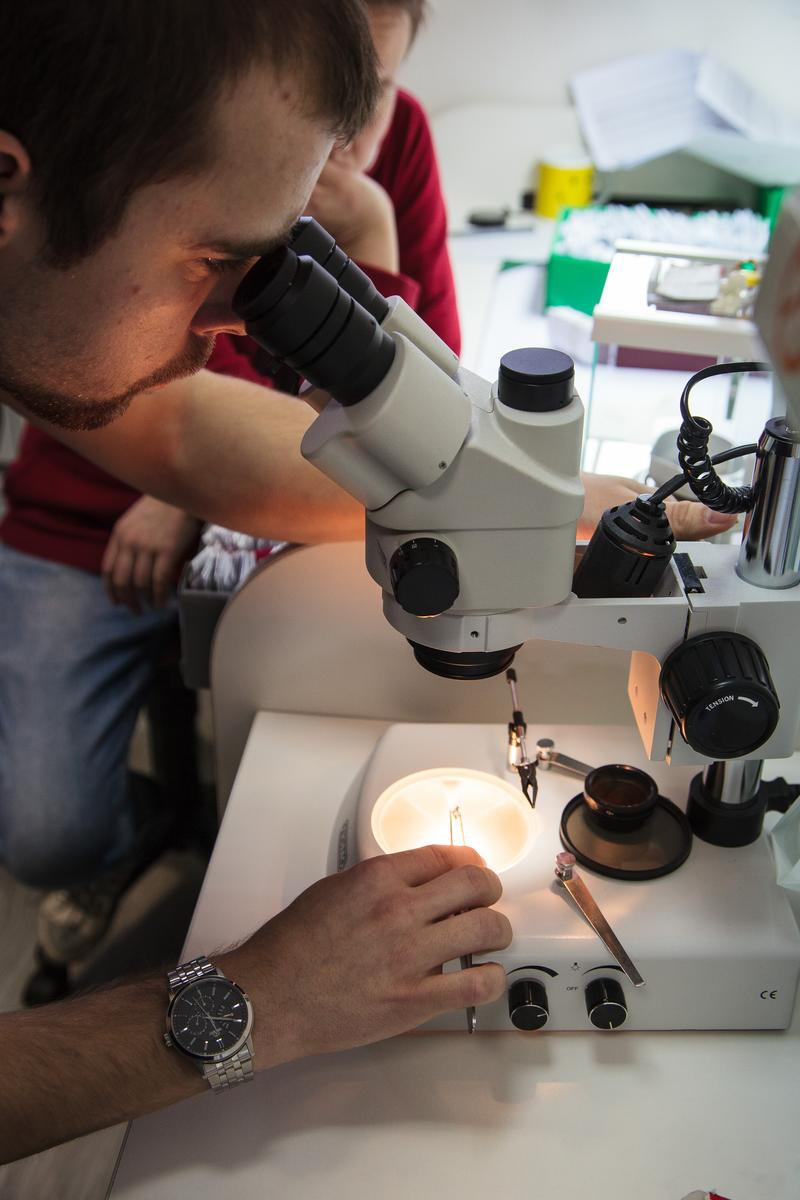

Роман Колядин, директор по производству, показывает мне небольшой цех в одном из технопарков неподалеку от Сестрорецка. Цех безлюден, лишь полтора десятка гидравлических прессов стоят вдоль стен. Это и есть «месторождение» — внутри прессов, в условиях высоких температур и давлений, микрон за микроном растут абсолютно безупречные алмазы. На пультах управления контроллеров у каждого пресса отражаются текущие параметры, но Роман просит снимать картинку так, чтобы эти данные не попали в кадр: «Общие принципы синтеза алмазов хорошо известны и используются в промышленности уже более полувека. А вот детали режимов синтеза — одно из ноу-хау нашей компании». Я обращаю внимание на прецизионные кондиционеры, поддерживающие микроклимат в цеху с точностью до десятых долей градуса. Неужели в такой точности есть необходимость? «Помните, мы сразу же закрыли за собой дверь, чтобы избежать сквозняка? — объясняет Роман. — Небольшие отклонения в температурном режиме могут серьезно повлиять на качество алмаза, и не в лучшую сторону. А мы всегда стремимся получить идеальное качество».

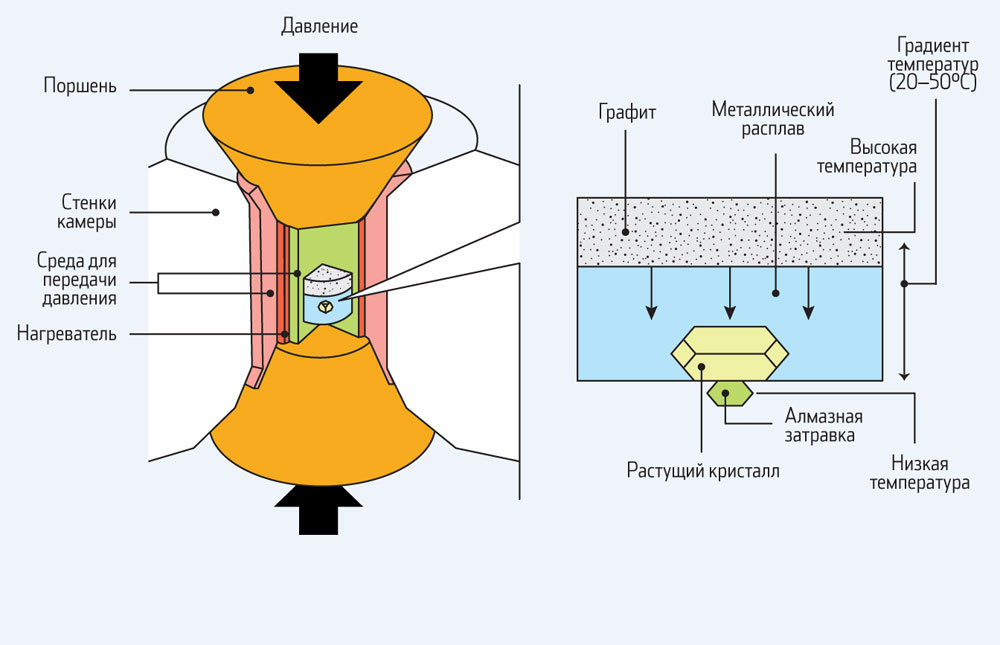

Процесс выращивания монокристаллов алмаза при высокой температуре (около 1500°С, с нужным градиентом) и высоком давлении (50–70 тыс. атм.). Гидравлический пресс обжимает специальный контейнер, внутри которого находится металлический расплав (железо, никель, кобальт и др.) и графит. На подложке размещается одна или несколько затравок – небольших кристаллов алмаза. Сквозь камеру протекает электрический ток, разогревающий расплав до нужной температуры. В этих условиях металл служит растворителем и катализатором процесса кристаллизации углерода на затравке в форме алмаза. Процесс выращивания одного крупного или нескольких более мелких кристаллов длится 12–13 суток.

Подсмотрели у природы

История синтетических алмазов начинается с конца XVIII века, когда ученые окончательно поняли, что этот камень по своему составу является углеродом. В конце XIX века были попытки превратить дешевые варианты углерода (уголь или графит) в твердый и блестящий алмаз. Заявления об удачном синтезе делали многие известные ученые, такие как французский химик Анри Муассан или британский физик Уильям Крукс. Позднее, правда, было установлено, что никто из них на самом деле успеха не добился, и первые синтетические алмазы были получены только в 1954 году в лабораториях компании General Electric.

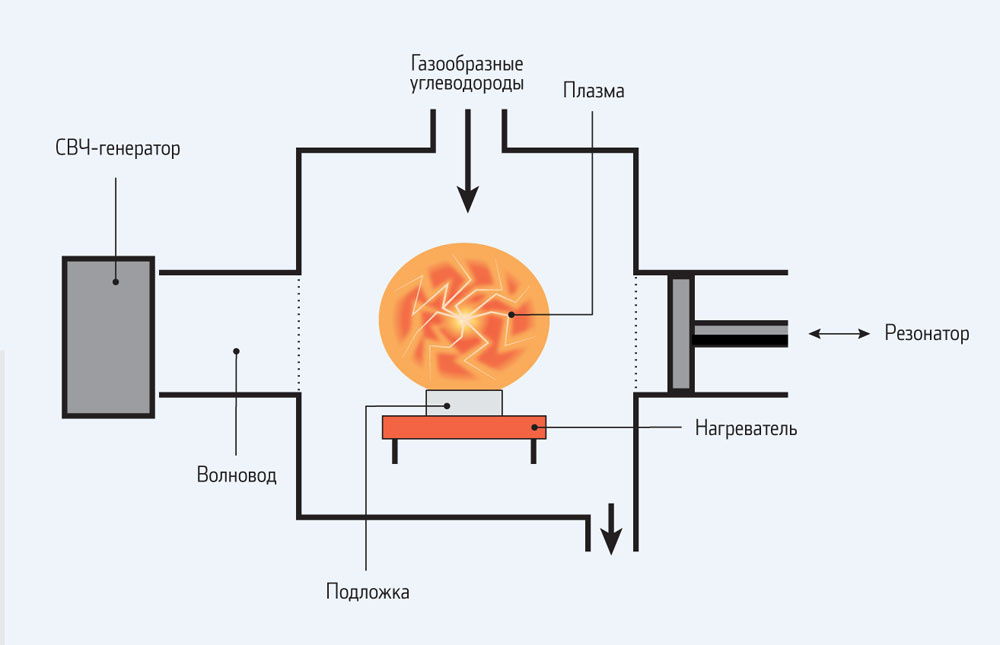

Более дешевый процесс осаждения алмаза из ионизированной углеводородной газовой среды на подложке, разогретой до 600–700°С. Для выращивания монокристаллов с помощью CVD требуется алмазная монокристаллическая подложка, выращенная с помощью HPHT. При осаждении на кремний или поликристаллический алмаз получается поликристаллическая пластина, имеющая ограниченное применение в электронике и оптике. Скорость роста – от 0,1 до 100 мкм/ч. Толщина пластин обычно ограничена 2–3 мм, поэтому вырезанные из нее алмазы можно использовать в качестве ювелирных, но их размер, как правило, не превышает 1 карата.
