Создание электронных схем — входной билет в мир современной электроники

Популярная механикаHi-Tech

Как быстро научиться работать с электронными схемами

С помощью специальных конструкторов можно в кратчайшие сроки приобрести весьма обширные навыки создания электронных схем, которые послужат входным билетом в мир безграничных возможностей современной электроники.

Сергей Апресов

Очень многие люди в деталях представляют себе, как устроен автомобиль. Многие даже строят собственные машины, игрушечные и настоящие, сделав это своим хобби. Достаточно один раз разобрать автомобильный двигатель, чтобы увидеть (и навсегда запомнить) клапаны, через которые цилиндр наполняется топливом и воздухом, камеру сгорания, в которой воспламеняется смесь, шатуны и коленчатый вал, которые заставляют вращаться маховик.

Если вы разберете пульт от телевизора, вы увидите микросхемы и электронные компоненты. Их внешний вид мало что расскажет вам о том, как все это работает. Примерно так же в разобранном виде выглядят компьютерная мышь, мобильный телефон или аудиоплеер. Чтобы самостоятельно собирать, а тем более проектировать современные гаджеты, нужно обладать глубокими познаниями в области электротехники, уметь на все лады склонять закон Ома, разбираться в программировании и дружить с паяльником. Поэтому хобби, связанные с электроникой, как правило, остаются уделом людей со специальным образованием.

Например, набор под названием «Матрешка Z» от компании «Амперка» призван в кратчайшие сроки ликвидировать электронную безграмотность пользователя и научить его обращаться с универсальным контроллером Arduino.

Умный чип

Контроллер — это миниатюрный компьютер с набором входов и выходов, работающий по заранее написанной программе. Микросхема-контроллер обязательно присутствует в вышеупомянутых телефоне, плеере и пульте, равно как в практически любом современном электронном устройстве.

Контроллер — вещь сама по себе универсальная. Ко входам можно подключить как обычные кнопки (пульт), так и температурные датчики (кондиционер), модули беспроводной связи (телефон) и даже электрогитару (цифровой процессор эффектов). Выходы также могут управлять чем угодно. Задача контроллера — измерять электрическое напряжение на входах и подавать напряжение на выходы в соответствии с программой.

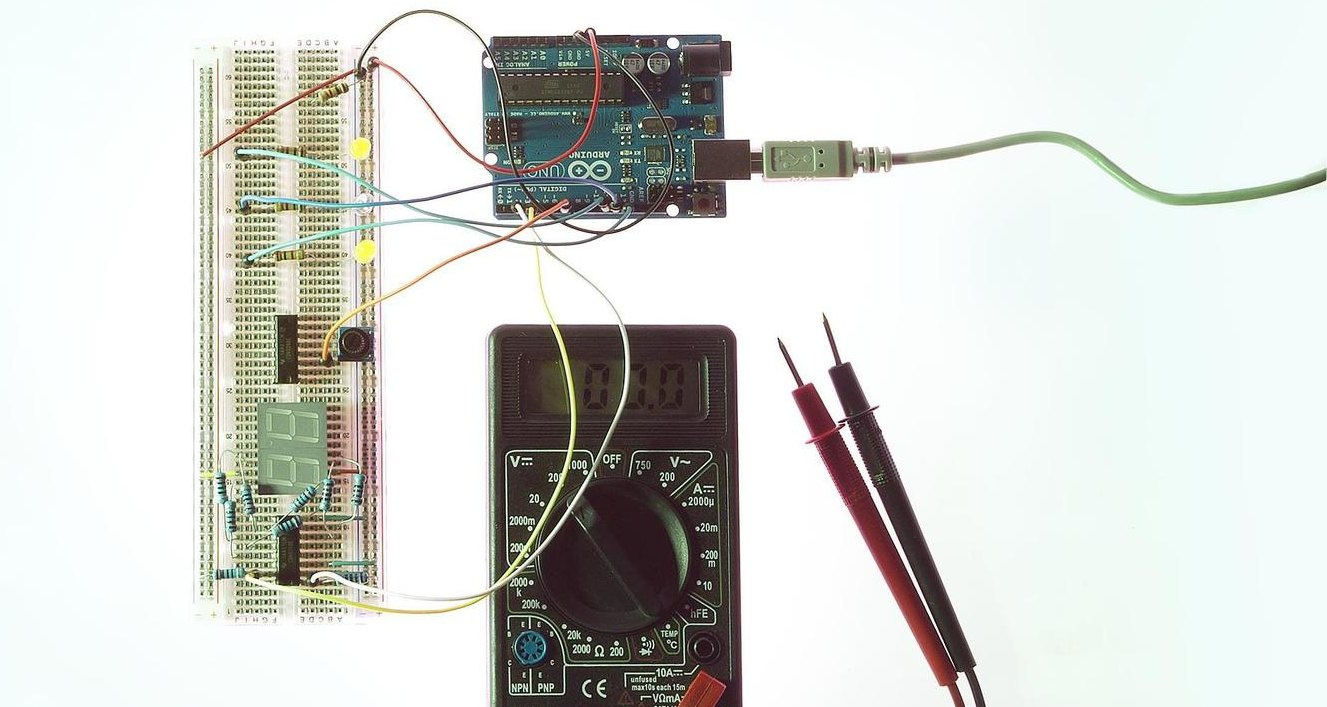

Arduino — один из самых распространенных контроллеров. Он чрезвычайно удобен для постройки прототипов электронных устройств и поэтому пользуется популярностью среди любителей, студентов и вполне серьезных изобретателей по всему миру. На то есть несколько веских причин.

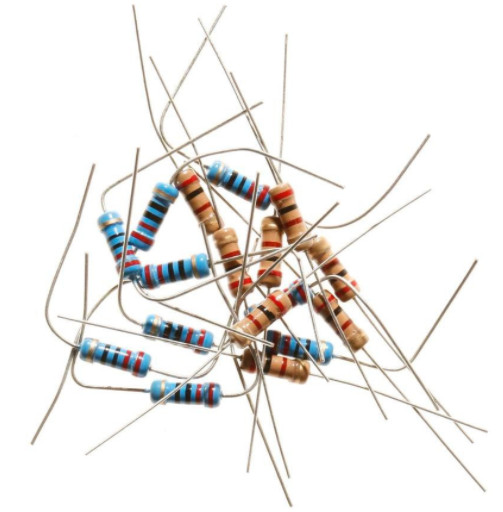

Резисторы. Arduino — универсальный контроллер, способный работать практически с любыми электронными компонентами. Каждый компонент рассчитан на свой ток и напряжение. Набор учит нас применять резисторы по нескольким типичным схемам. Схема делителя напряжения, состоящая из пары резисторов, позволяет управлять напряжением в любой точке схемы. Токоограничивающий резистор защищает маломощные компоненты от перегрева. Кроме того, применяются стягивающие и подтягивающие резисторы, которые отводят наводки и помехи в землю от входов контроллера во избежание случайных срабатываний.

Во-первых, Arduino действительно универсален. С помощью специальных плат расширения его можно обучить общению с другими устройствами по Wi-Fi, Bluetooth иGPRS, принимать SMS-сообщения и телефонные звонки. Встроенные библиотеки протоколов позволяют Arduino общаться с сервоприводами и сенсорами, распространенными в современной робототехнике. Открытая архитектура софта и железа позволяет более продвинутым пользователям с легкостью настроить его под любые нужды.
