ЦСКМС и Арктик СПГ 2: как в Заполярье строят плавучие заводы для сжижения природного газа

Дарья Губина

Арктика  —  место не для слабонервных. Но суровые условия сполна окупаются красотой природы и её богатствами. В частности, природными ресурсами. Не так-то просто организовать там масштабное производство, но что, если уже готовый завод просто перевезти по морю? Получится первый в мире завод по серийному производству линий сжижения природного газа на плавучих платформах и проект «Арктик СПГ 2» по добыче и сжижению природного газа на Гыданском полуострове.

В 40 километрах к северу от Мурманска, на побережье Кольского залива Баренцева моря, находится маленький поселок Белокаменка. А рядом с ним раскинулась территория ЦСКМС — Центра строительства крупнотоннажных морских сооружений — проекта компании «НОВАТЭК-Мурманск».

Здесь строят гигантские плавучие бетонные платформы  —  основания гравитационного типа (ОГТ)  —  и собирают на них заводы из больших металлических конструкций, которые изготавливаются здесь же, в огромном цеху. В результате получается плавучий завод, который затем должен отправиться к месторождению. Но обо всем по порядку.

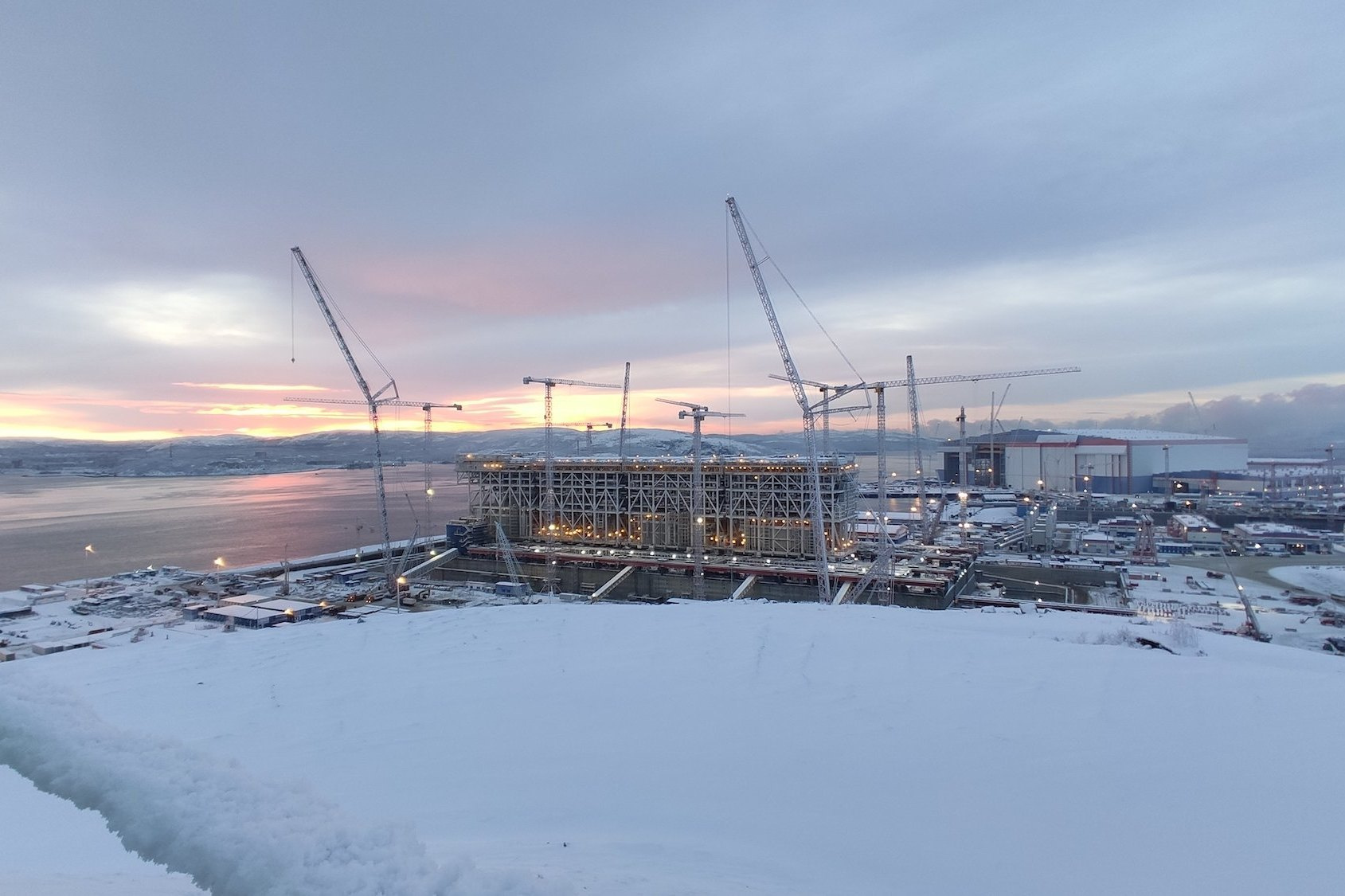

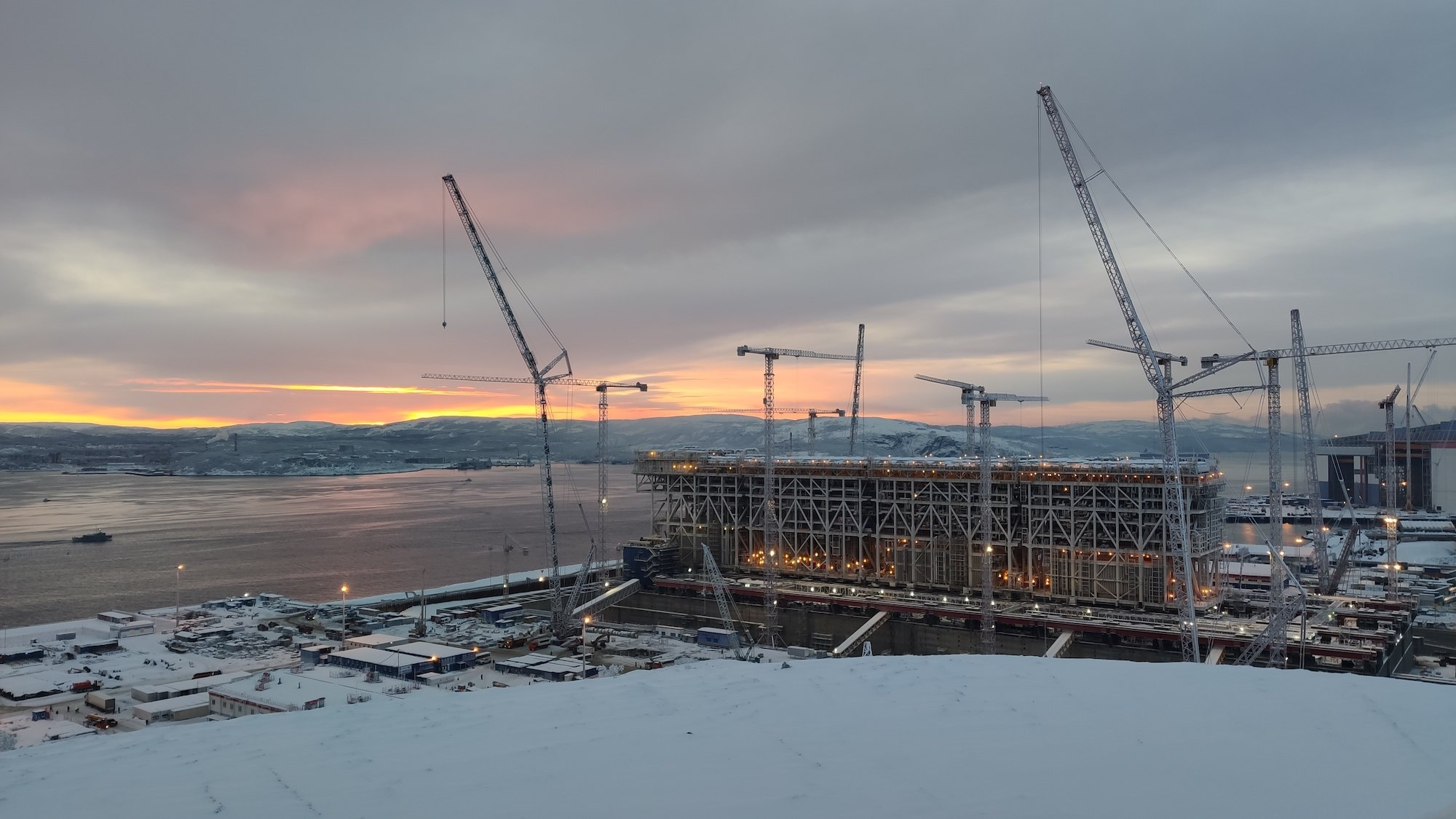

Вид на первый док с почти готовой первой ОГТ

“Завод заводов” ЦСКМС

Сейчас на ЦСКМС собирают три «завода» для сжижения газа для проекта «Арктик СПГ-2» по добыче природного газа из месторождения «Утреннее» на побережье Гыданского полуострова на севере Ямало-Ненецкого автономного округа. Там вечная мерзлота, и строить масштабные и массивные сооружения чрезвычайно сложно и затратно, поэтому это производство решили организовать на побережье Кольского залива, который почти никогда не замерзает.

Впрочем, тут тоже пришлось непросто. Основное производство занимает около 180 гектаров. На этой территории расположены два сухих дока под ОГТ, бетонные заводы, комплекс ОГТ, где осуществляется подготовка производства железобетонных платформ, и комплекс верхних строений, на котором изготавливаются технологические модули  —  те самые металлические конструкции.

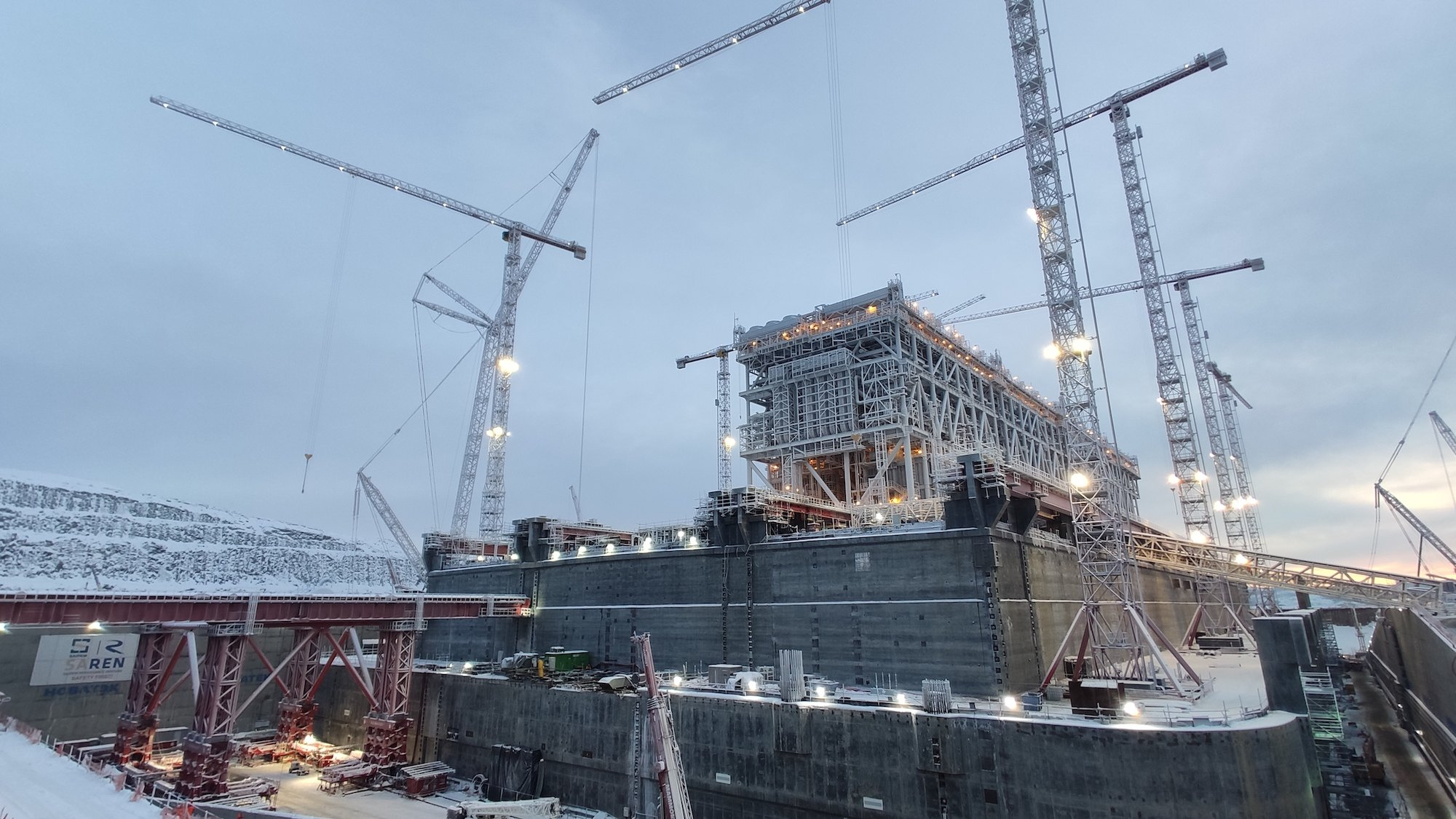

Вид на первый док с почти готовой первой ОГТ. Бетонное основание высотой 30 метров. Красная конструкция слева — система домкратов, которые двигают, поднимают и помогают устанавливать модули

Землю под проект готовили полтора года (2017–2018 гг). Взрывали породу, делали насыпи. Из каждого дока пришлось вывезти 1,5 млн кубометров грунта. Комплекс верхних строений расположился на насыпной территории ,  под ним больше тысячи свай глубиной до 45 метров.

В первом доке стоит уже готовое основание гравитационного типа (ОГТ) с почти достроенными модулями. На каждой из трех платформ будет по 14 модулей. Они специализированы, а весь «завод» независим от остальных «заводов». Это позволит запустить добычу и производство сжиженного газа сразу, как только к Арктик СПГ 2 прибудет первая платформа, её подготовят и проведут все проверки.

Основание гравитационного типа (ОГТ)  —  это гигантская железобетонная структура, которую заливают методом скользящей опалубки без горизонтальных швов. Самая долгая заливка бетона продолжается три недели. Бетонные заводы находятся как раз между двух сухих доков. Во втором доке сейчас завершают изготовление основания второй платформы.

Высота бетонного основания — 30 метров. Под ним 1,5 метра «щебня»  —  дренажный слой, который потом позволит платформе всплыть. Сверху устанавливаются модули высотой от 44 метров. Они занимают площадь 330 х 152 м. В высоту вместе с факелом получается 114 метров. Это первый такой завод в мире, где на одной верфи делают основание и модули, а потом собирают их вместе.

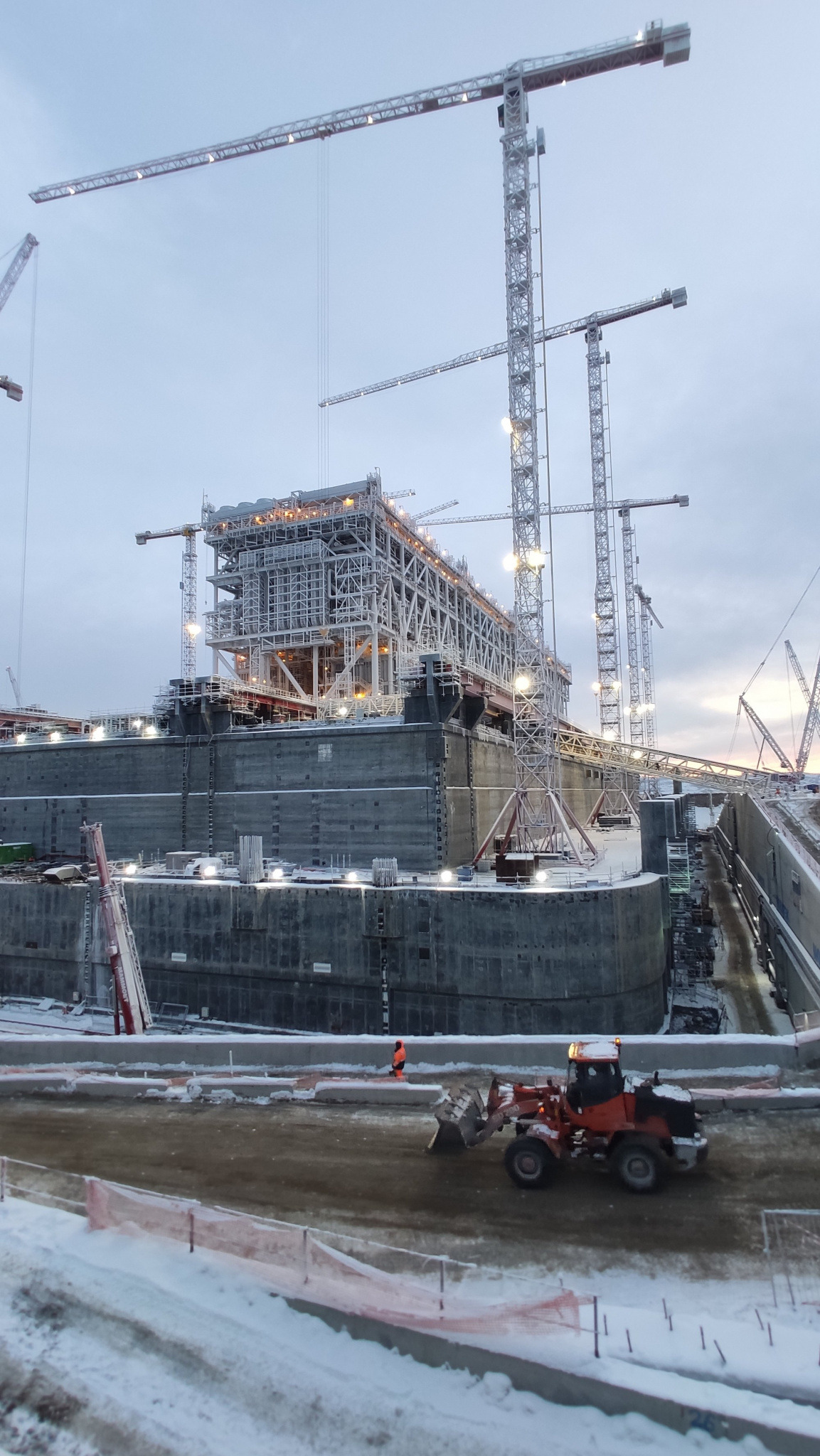

Первый док с почти готовой первой ОГТ

Как же на платформу завозят модули? Специальной подвижной системой домкратов, которая может двигаться вдоль платформы. Скорость горизонтального движения — 5 метров в час, вертикального — 2 метра в час. На первом основании уже установлен центральный ряд модулей. Бетонное основание играет и роль причала для газовозов.
