Как устроена коробка «автомат» и как правильно с ней обращаться

Автоматическая коробка передач — самый распространённый на сегодня тип автомобильной трансмиссии. Под определением «автомат» скрывается несколько принципиально разных устройств

Николай Вельяминов

Фото: Shutterstock

Водители называют «автоматом» несколько разных механизмов. Объединяет их одно: водителю во время движения не требуется орудовать рычагом переключения передач и нажимать на педаль сцепления, которая отсутствует.

Что такое «автомат»

Коробка автомат (автоматическая трансмиссия, АКП) — это тип коробки передач, способный самостоятельно и без вмешательства водителя выбирать нужное передаточное число в соответствии с режимом движения и сопутствующими факторами. К автоматам принято относить несколько видов коробок передач: классическую гидротрансформаторную АКП, «робот» (РКП) и вариатор (CVT). Хотя последние два типа правильнее называть автоматизированные трансмиссии.

Каждая из перечисленных трансмиссий серьезно упрощает процесс управления: водителю не нужно выжимать педаль сцепления и думать над выбором оптимальной передачи — передаточные числа подбираются самостоятельно. Все, что требуется, — жать на газ и рулить.

Устройство

Идея отказа от ручного переключения передач возникла почти сразу после появления автомобиля, но впервые полноценно реализовать ее смогли лишь в 30-х годах XX века.

В 1902 году немецкий инженер Герман Феттингер создал судовой автомат. Спустя два года братья Стартевенты из Бостона явили миру свою конструкцию, предназначенную для установки на автомобили. По сути это была усовершенствованная механика с двумя передачами, переключение которых происходило автоматически.

Полноценный же автомат запатентовал Оскар Бэнкер (Асатур Сарафян) в 1935 году — его изобретением воспользовалась компания General Motors. С внесением доработок в 1940 году появился тот самый классический гидротрансформаторный автомат, который применяется в усовершенствованном виде по сегодняшний день.

В его основе лежат не пары шестерен, а планетарный механизм с переменным передаточным отношением: центральная (солнечная) шестерня, коронная шестерня и шестерни-сателлиты. Передаточное отношение у такого набора может меняться в зависимости от того, как именно вращаются его части относительно друг друга. Соединяя разные части планетарного механизма, можно заставить шестерни вращаться с разными скоростями, то есть получить коробку передач.

За переключение передач здесь отвечают многофункциональные гидромуфты, выполняющие функции сцепления. Муфты сжимаются давлением гидравлической жидкости. Крутящий момент от двигателя передается коробке передач так называемым гидротрансформатором, избавляющим от жесткой связи двигателя и коробки передач. Благодаря гидротрансформатору переключение передач происходит плавно, почти незаметно.

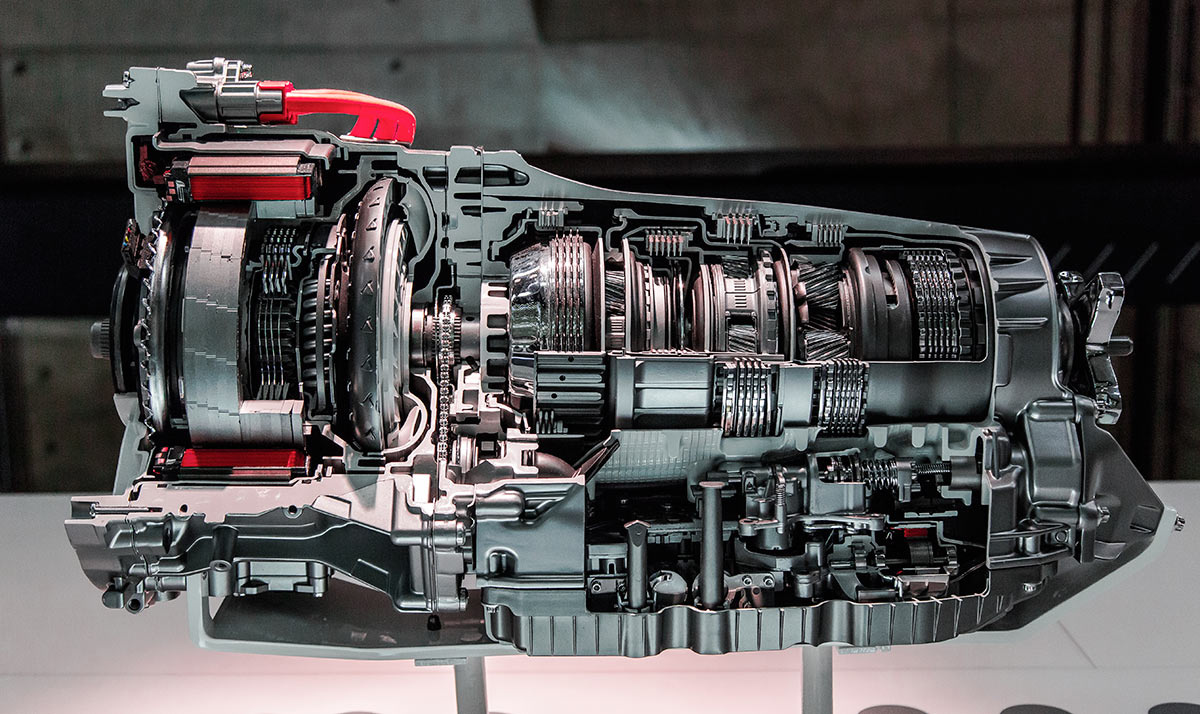

Основными элементами классического автомата являются:

  • Гидротрансформатор (отвечает за преобразование и передачу оборотов).
  • Планетарный редуктор (управляет гидротрансформатором).
  • Система гидроуправления (отвечает за работу планетарного редукторного узла).
Shutterstock

Принцип работы автомата

Принцип работы автомата различается в зависимости от вида автоматической трансмиссии. На каждом из них остановимся отдельно.

Классическая (гидротрансформаторная) АКП

Принцип работы классической АКП основан на давлении трансмиссионной жидкости. За передачу крутящего момента от двигателя к элементам автоматической коробки передач отвечает гидротрансформатор (он же «бублик»). В состав устройства входят три лопастных колеса — насосное, турбинное и реакторное, — заключенные в герметичный корпус. Насосное колесо соединено с коленчатым валом двигателя, а турбинное — с первичным валом КПП.

После запуска двигателя в «бублике» под давлением насоса начинает рециркулировать масло. Проходя через крыльчатки реактора, оно трансформирует механическую силу от маховика в гидравлическую — крутящий момент начинает передаваться на планетарный механизм. Гидротрансформатор выполняет функции как сцепления, так и гидромуфты.
