Подводные трубопроводы: как это работает

Есть вещи, про которые как ни рассказывай в самых дотошных технологических подробностях, все равно они не перестанут вызывать восхищения, граничащего с ощущением чуда. К таковым, безусловно, относятся разного рода мегасооружения: небоскребы, мосты, тоннели и, конечно же, трубопроводы, проложенные по морскому дну

Как это возможно — уложить сотни километров стальных труб на огромную глубину, на дно со сложным рельефом? Как добиться, чтобы вся эта конструкция выдерживала огромное давление, не смещалась, не была уничтожена коррозией, выдерживала удары корабельных якорей и рыболовного снаряжения и, наконец, просто работала как надо? Самым свежим примером сооружения подводного мега трубопровода стал знаменитый «Северный поток», пролегший по балтийскому дну и соединивший российскую и немецкую газотранспортные системы. Две нитки труб, каждая длиной более 1200 км — почти 2,5 млн тонн стали, поглощенных морем по воле человека. Именно на примере «Северного потока» мы попытаемся вкратце рассказать о технологиях создания подводных трубопроводов.

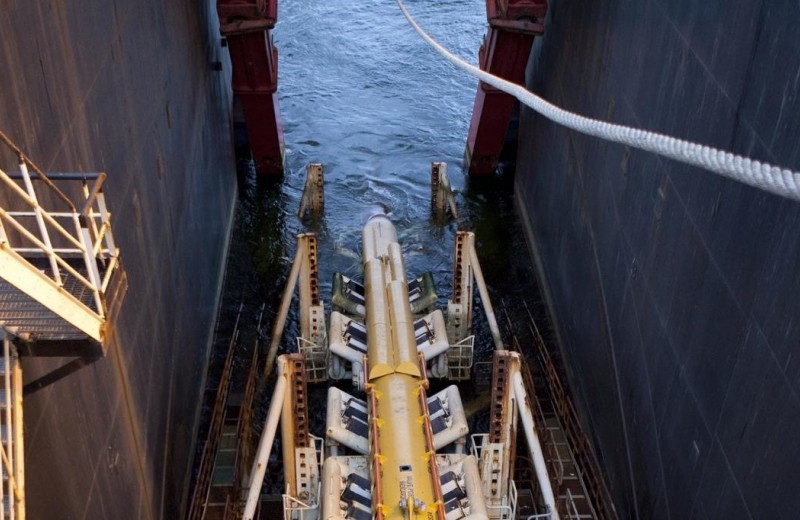

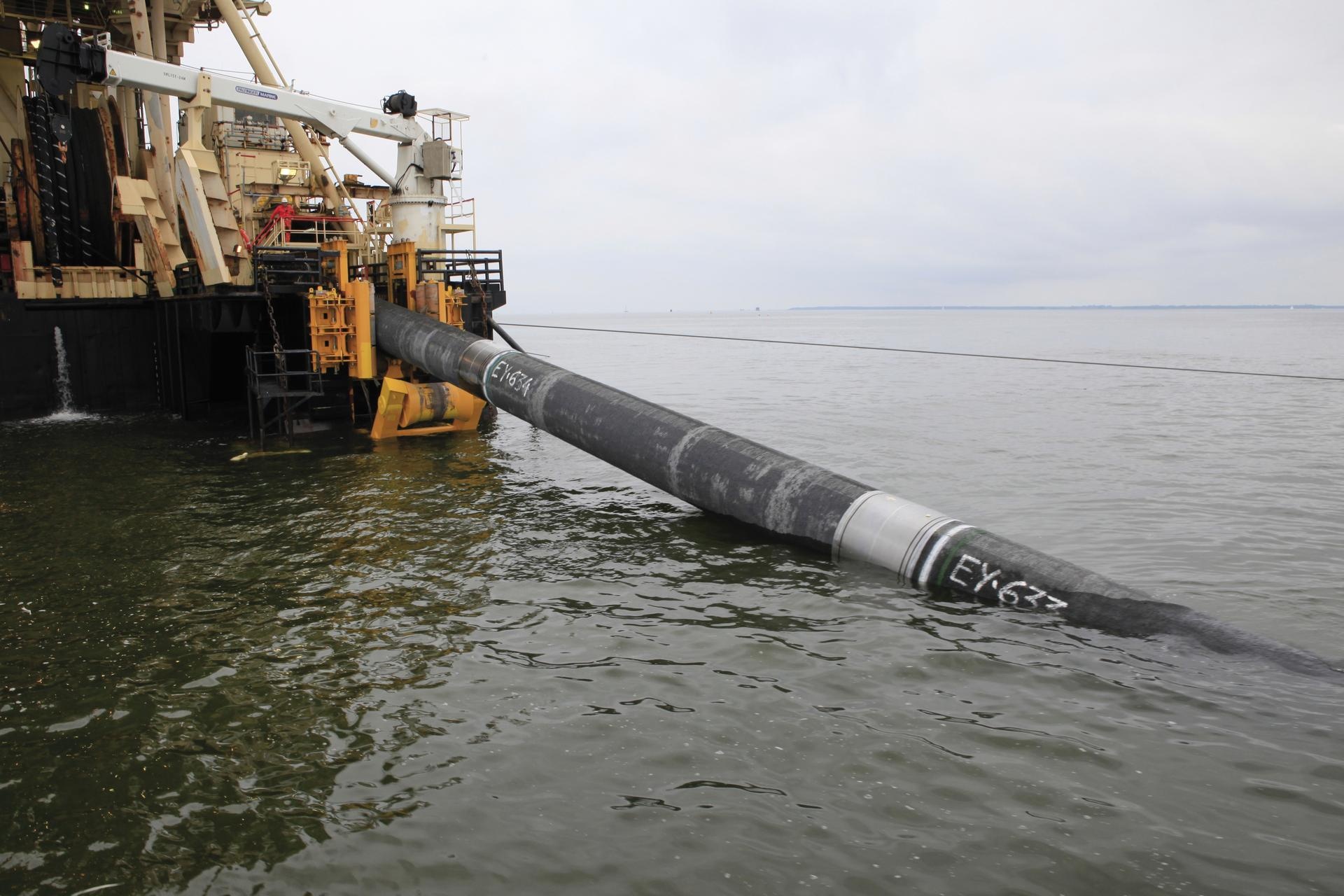

Из кормы трубоукладочного судна сваренные трубы выходят непрерывной плетью и укладываются на дно. Хорошо заметна специальная защита монтажных стыков. Когда секция закончена, к ней приваривается временная заглушка

Как укутывают сталь

Две нитки газопровода состоят из 199 755 двенадцати-метровых труб, сделанных из высокосортной углеродистой стали. Но коль скоро речь идет о соприкосновении с такой химически агрессивной средой, как морская вода, металлу нужна защита. Для начала на внешнюю поверхность трубы наносят трехслойное покрытие из эпоксидного состава и полиэтилена — это делается прямо на заводе-производителе. Там же, кстати, трубу покрывают и изнутри, правда, задача внутреннего покрытия не в защите от коррозии, а в повышении пропускной способности газопровода. Красно-коричневая эпоксидная краска дает очень гладкую, глянцевую поверхность, снижающую, насколько это возможно, трение молекул газа о стенки трубы.

Можно ли укладывать такую трубу на морское дно? Нет, ее требуется дополнительно защищать и усиливать против давления воды и электрохимических процессов. На трубы устанавливают так называемую катодную защиту (наложение отрицательного потенциала на защищаемую поверхность). С определенным шагом к трубам приваривают электроды, соединенные между собой анодным кабелем, который связан с источником постоянного тока. Таким образом, процесс коррозии переносится на аноды, а в защищаемой поверхности проходит только неразрушающий катодный процесс. Но главное, что еще предстоит сделать с трубой, прежде чем она будет готова опуститься на дно, — это обетонирование. На специальных заводах внешнюю поверхность трубы покрывают слоем бетона толщиной 60−110 мм. Покрытие армируется приваренными к корпусу стальными стержнями, в бетон добавляется наполнитель в виде железной руды — для утяжеления. После обетонирования труба приобретает вес около 24 т. У нее появляется серьезная защита против механических воздействий, а дополнительная масса позволяет ей стабильно лежать на дне.

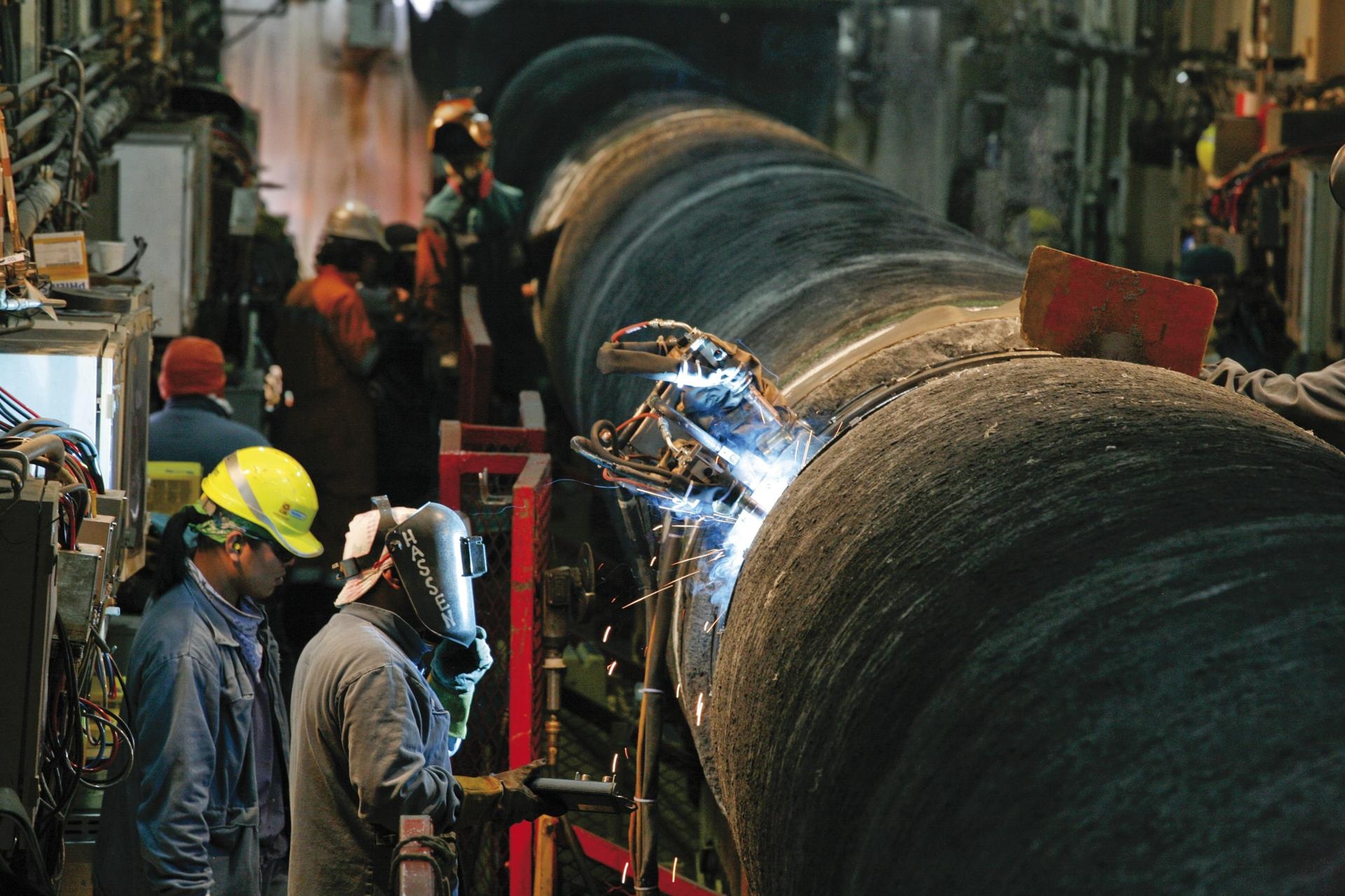

На фото — сварочная станция трубоукладочного судна Castoro Dieci. Сварные стыки пройдут процедуру неразрушающего ультразвукового контроля, затем их защитят с помощью термо-усадочного полиэтиленового рукава, металлического кожуха и пеноматериала. Судно Castoro Dieci принадлежит итальянской компании Saipem и предназначено для прокладки участков трубопроводов на прибрежном мелководье. Фактически это плоскодонная несамоходная баржа, которая передвигается только с помощью буксира и якорной лебедки, однако точное позиционирование Castoro Dieci осуществляет самостоятельно за счет восьми-точечной системы якорей
