Наносчётчик для «наноовец»
Представьте, что вы пастух, которому нужно пересчитать овец в стаде. На поле их пересчитать трудно: овцы похожи друг на друга и постоянно перемещаются. Выход? Собрать их в загон и выпускать по одной — стоя на воротах, вы всех пересчитаете...
А теперь представим, что у вас есть жидкость с частицами какого-нибудь порошка, или с клетками, или с газовыми пузырьками, которые тоже нужно пересчитать. С ними можно поступить, как с овцами: перегонять из одного резервуара в другой через узкий проход. Глазом такие частицы не видны, но, если жидкость проводит электрический ток, их можно посчитать с помощью электричества. Эту идею впервые предложил американский инженер и изобретатель Уоллес Х. Коултер. Прибор под названием счётчик Коултера был запатентован в 1953 году.

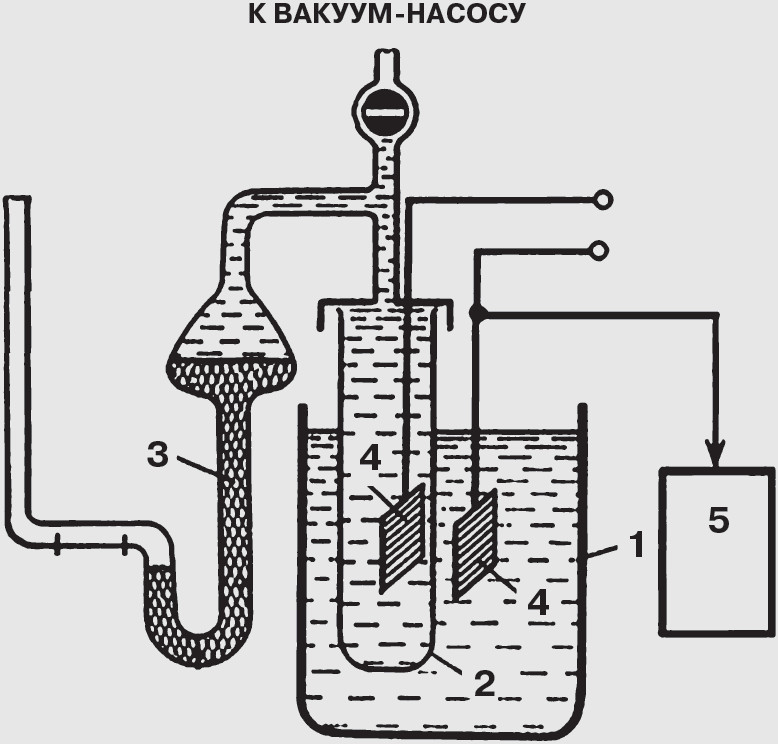

Счётчик Коултера
У счётчика есть две камеры: одна камера представляет собой стеклянную ампулу, помещённую в другую камеру. В стенке ампулы есть микроканал — микропора. В зависимости от размера подлежащих подсчёту частиц диаметр микроотверстия делают от 0,3 до 1600 мкм. В обе камеры наливают одинаковую токопроводящую жидкость (электролит). На электроды, один из которых погружён в жидкость в ампуле, а другой — в жидкость во внешней камере, подаётся напряжение, измеряется ток. В одну из камер добавляется взвесь частиц в том же электролите. Заряженные частицы (например, эритроциты) проникают через микроканал из одной камеры в другую под действием электрического поля. Незаряженные частицы можно заставить двигаться между двумя камерами, создавая повышенное давление на жидкость в одной из камер. Попадая в канал, частицы будут блокировать ток. Чем больше частиц, тем чаще они будут его блокировать, а чем больше по размеру отдельная частица, тем сильнее она будет блокировать ток (то есть выше будет амплитуда блокирования). Измеряя частоту блокировки и её амплитуду, можно понять, сколько и каких частиц содержится в растворе.
Такие счётчики широко используют в научных исследованиях, в клинической медицине (например, для подсчёта кровяных клеток), в промышленности. С помощью сменных ампул, различающихся диаметром микроотверстия, можно проводить дисперсионный анализ суспензий, эмульсий, газовых пузырьков в жидкостях с размерами частиц от 0,3 до 800 мкм. Разными вариантами счётчика Коултера анализируют взвеси порошков (пигментов, абразивов, пищевых продуктов и др.), контролируют процессы растворения, кристаллизации, коагуляции; определяют загрязнённость воды и других жидкостей с механическими примесями.
Клетки, газовые пузырьки, капельки жира в суспензии намного крупнее даже самых больших молекул. Если нужно посчитать именно молекулы, то микросчётчик уже не подойдёт. Конечно, есть старые добрые методы аналитической химии, когда в раствор добавляют специальный реагент, раствор меняет окраску, а по изменению окраски можно рассчитать, сколько вещества было в растворе. Но если химическую реакцию невозможно провести или же хочется обойтись без неё? Можно ли применить для молекул такой же подход с порой-счётчиком? Пора тут должна быть уже не микро-, а нано-, то есть «овцы» теперь стали в тысячу раз меньше.
На самом деле такие поры есть в каждой клетке — это белковые каналы разной специализации. Клеточные мембраны буквально усеяны порами, сконструированными из одной или нескольких молекул специальных белков, которые пронизывают всю толщину клеточной мембраны (около 1—4 нм). Некоторые белковые каналы пропускают только определённые ионы (например, ионы калия, натрия или кальция), другие приспособлены для больших и сложных молекул, таких, как нейромедиаторы. Без белковых нанопор клетка просто не выживет: они нужны, чтобы обмениваться веществами с окружающей средой и другими клетками.
Когда ион или какая-то иная молекула взаимодействует с каналом-порой, форма поровых белков немного меняется. Изменения в поре влияют на электрическую проводимость канала, а это уже можно зарегистрировать. Многие белки, которые образуют клеточные каналы-поры, достаточно хорошо изучены. Некоторые удалось встроить в искусственные фосфолипидные мембраны, где они формировали поры подобно тому, как если бы находились в настоящей клеточной мембране.

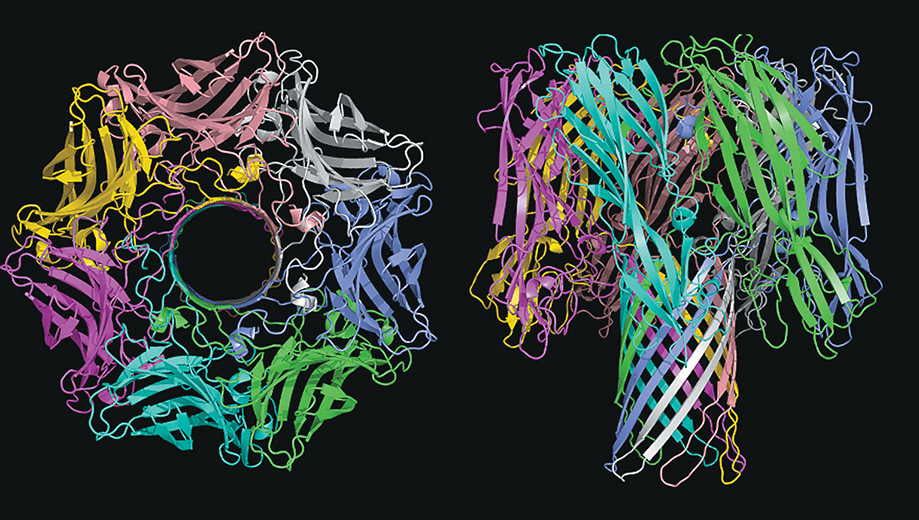

Белковые нанопоры могут работать счётчиком и сенсором, то есть указывать на присутствие в растворе того или иного вещества. Первые сообщения о нанопорах-сенсорах появились в середине 1990-х годов. Действующей частью в них выступали преимущественно бактериальные экзобелки, или экзотоксины.
