Восьмое чудо света: российский радар

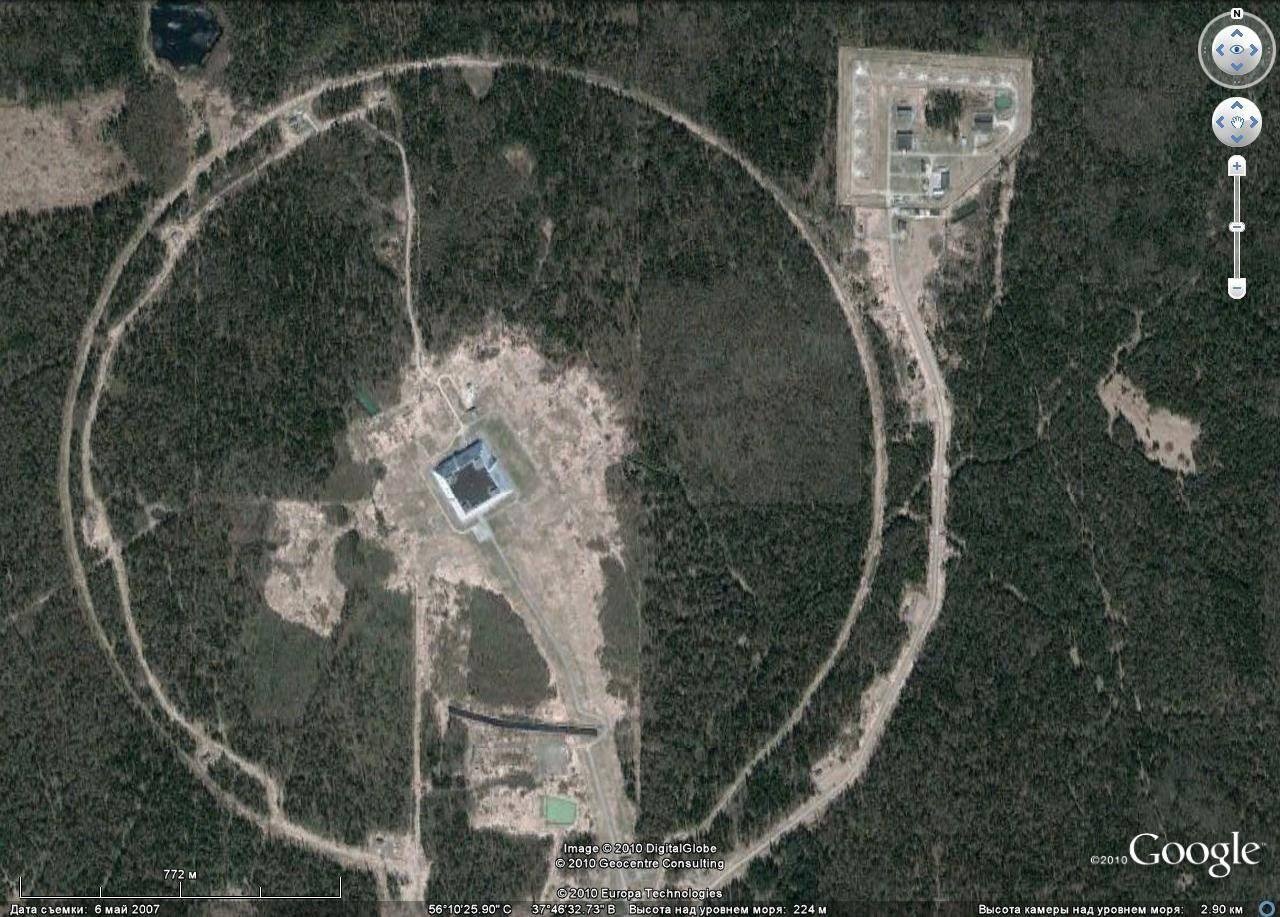

Лет 20 назад самолеты, приземляющиеся в Шереметьево, делали при подлете к Москве небольшой крюк, огибая некую запретную зону. Если в наше время любопытный путешественник вплотную прижмется к иллюминатору, то между Софрином и Пушкином при ясной погоде может заметить гигантское сооружение, напоминающее недостроенную пирамиду Хеопса. На самом деле, это вполне достроенный, не имеющий аналогов в мире радар «ДОН-2Н». За внешний вид, уникальные характеристики и неимоверную стоимость военные часто называют его восьмым чудом света.
23 года назад, вспоминает главный конструктор радара Виктор Слока, в рамках сотрудничества по программе противоракетной обороны Россия и Америка проводили совместный эксперимент ODERACS. С американского шаттла Discovery в космосе выбрасывались металлические шары-мишени, а самые мощные в мире радары пытались их засечь.

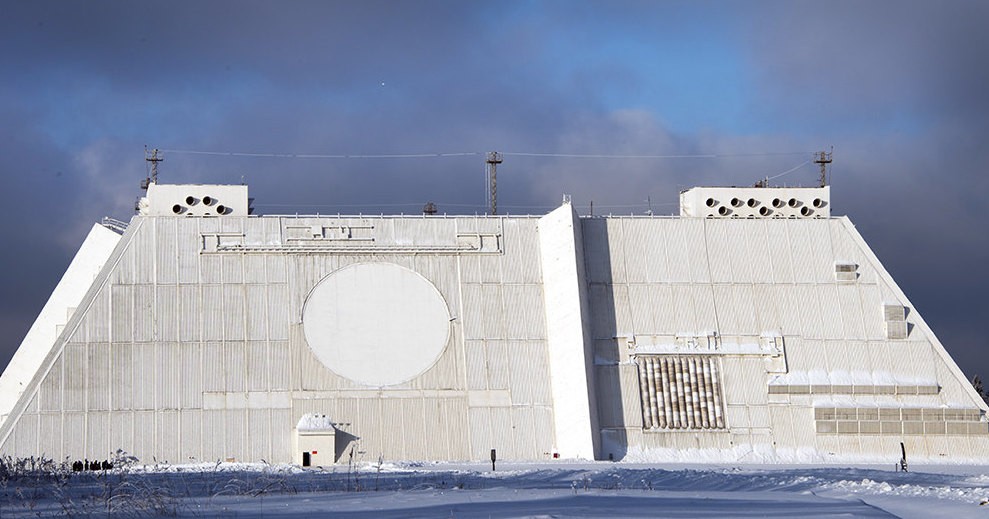

Пятнадцатисантиметровые сферы засекли все. Шары диаметром в 10 сантиметров увидели только три радара: два российских и американская РЛС COBRA DANE на Аляске. Напоследок корабль выбросил два 5-сантиметровых шарика. Обнаружил и построил траектории миниатюрных мишеней только подмосковный «ДОН». «ДОН-2Н» является сердцем противоракетной системы Москвы. Ничего подобного нет ни у кого в мире. На строительство станции ушло 32 тысячи тонн металла, 50 тысяч тонн бетона, 20 тысяч километров кабеля, сотни километров трубопроводов и 10 тысяч чугунных задвижек к ним (для охлаждения аппаратуры требуется огромное количество воды). На каждой стороне, в 130 метров (у пирамиды Хеопса сторона составляет 227 метров), гигантского бетонного сооружения расположены фазированные антенные решетки. В каждой решетке — 60 тысяч излучателей. Они работают уже десять лет, непрерывно сканируя пространство вокруг Москвы на расстоянии 3700 километров. По замыслам разработчиков, «ДОН-2Н» должен проработать еще как минимум лет тридцать.
Фазовращатели
А разрабатывал излучатели и саму решетку 25 лет Дмитрий Зимин, тогда — заместитель главного конструктора. «Фазированная решетка, — объясняет он принцип работы радара, — это способ заставить вращаться луч при неподвижной антенне». Отражатели традиционных радиолокационных станций (РЛС) качаются на вертушках. Важное преимущество радара с фазированной решеткой — возможность генерировать одновременно несколько лучей. Например, «ДОН» может одновременно следить за 30 целями. «Сама по
