Ставим УЗО в квартире: как подобрать прибор по мощности?

Из этой статьи вы узнаете, как рассчитать мощность УЗО и установить его дома или в офисе.

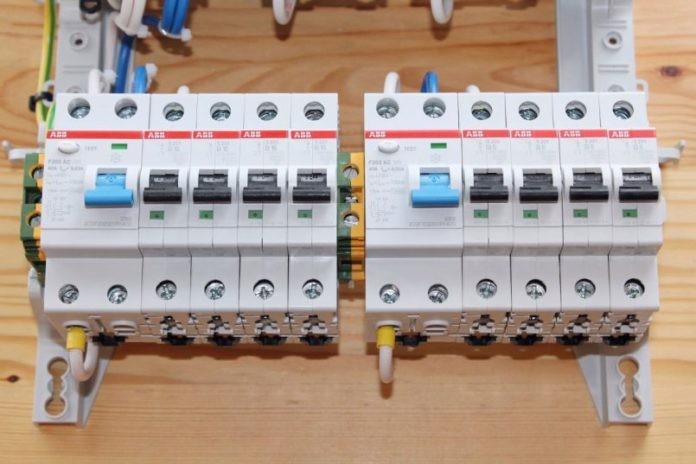

Тонкости выбора УЗО

Ежегодно количество бытовой техники и электроники в каждой квартире растет, что повышает риск утечки токов, и как следствие может привести к пожару в помещении или поражению током человека. Чтобы этого избежать, в квартирах и офисных помещениях устанавливаются УЗО. Как рассчитать мощность прибора и выбрать УЗО для квартиры? На какой схеме подключения остановиться? Мы объясним, как это сделать, даже если вы никогда не были связаны с электрикой.

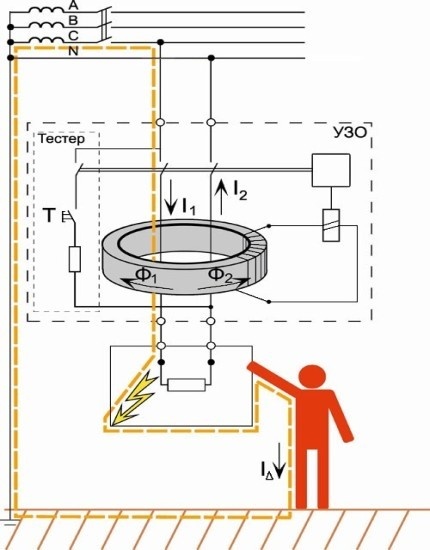

Принцип работы УЗО

Автор: boom1x 15:16, 21 января 2008 (UTC) - Переделанная из Узо.png версия изображения, CC BY-SA 3.0, https://ru.wikipedia.org/w/index.php?curid=973285

УЗО или устройство защитного отключения – это прибор, необходимый для размыкания электрической цепи в случае утечки дифференциального тока. При нормальной работе электросети и электрооборудования разница потенциалов в кабелях нулевая. Однако при пробое в изоляции или другом нарушении в работе электрической цепи происходит утечка дифференциального тока, который подается на корпус устройства. А прикасаясь к корпусу, человек сам становится проводником (через его тело проходит дифференциальный ток), рискуя получить электротравму.

УЗО контролирует разницу в потенциалах и при ее образовании мгновенно разрывает цепь, отключая электричество во всей квартире или только на определенном участке. Стоит отметить, что устройство защитного отключения не защищает проводку и бытовую технику от перепадов напряжения и короткого замыкания в сети – этим занимаются автоматические выключатели. Поэтому УЗО стоит монтировать в совокупности с автоматическими выключателями, соединяя их последовательно.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:
