Соединяем провода за 30 секунд с помощью колпачков СИЗ

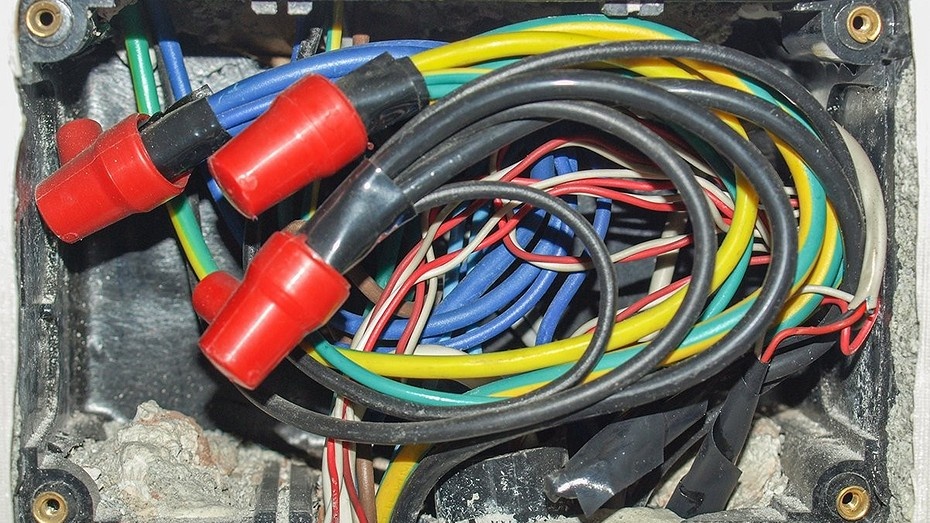

Один из самых надежных, но незаслуженно обделенных вниманием способов соединить два или несколько проводов – с помощью СИЗ. Рассказываем, что это за колпачки, почему их так любят электрики и как правильно делать соединения таким способом.
Хороший контакт и низкое сопротивление зависит от качественно выполненного соединения. В ПУЭ п. 2.1.21 говорится, что соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.). СИЗ как раз и является изоляционным сжимом для соединения двух и более проводников. В этой статье мы объясним, какие виды колпачков бывают, как ими правильно пользоваться и какие у них есть преимущества по сравнению с другими типами сжимов.
Конструкция СИЗ

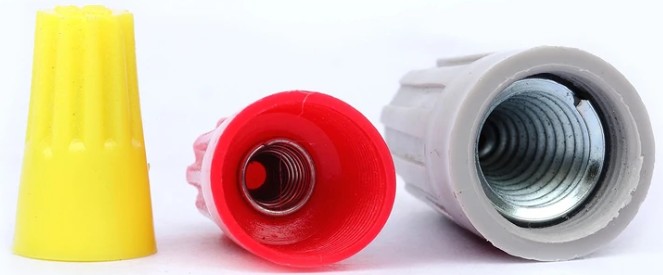

СИЗ (соединительный изолирующий зажим) представляет собой нехитрую конструкцию:
- Пластиковый колпачок. Изготовлен из полимерного материала, который не поддерживает горение (может плавиться). Выдерживает он до 600 В, поэтому может быть использован для соединения в сетях 0,4 кВт.
- Пружина. Она обработана специальным электрохимическим составом для лучшей проводимости. На внутренней ее части имеются зазубринки, которые улучшают фиксацию проводов, не давая им раскручиваться.
По сути СИЗ создает внутри себя плотную скрутку из проводов, а колпачок изолирует токоведущую часть. Такое соединение не нуждается в дополнительной изоляции термоусадкой или изолентой. Само по себе соединение получается надежным, но при этом разборным, поэтому подойдет для распредкоробок, к которым есть доступ.
