Сцепление: каким оно бывает и как понять, что оно неисправно

РБКАвто

Сцепление автомобиля: как оно работает и почему ломается

Сцепление — одна из важнейших частей любого транспортного средства с двигателем внутреннего сгорания. Оно выполняет одну и ту же задачу — позволяет автомобилю ехать или стоять на месте при работающем моторе

Shutterstock

Разбираемся, как работает сцепление, каким бывает и как понять, что оно неисправно.



Что такое сцепление

Сцепление — это механическое устройство, которое передает крутящий момент от двигателя к колесам и отключает ведущий вал от трансмиссии. Это означает, что машина может стоять на месте даже при работающем моторе, а переключение передач и трогание с места происходит плавно.

На «механике» водитель управляет им через нажатие третьей педали (крайне левой). У моделей с АКПП передача крутящего момента реализована иначе и за него отвечает гидротрансформатор.

Сцепление всегда расположено между двигателем и трансмиссией. В классическом варианте, для МКПП, его главные рабочие элементы это:

  • Маховик. Тяжелый диск с зубчатым венцом, который жестко зафиксирован на коленчатом валу ДВС. К его обратной стороне крепится корзина сцепления.

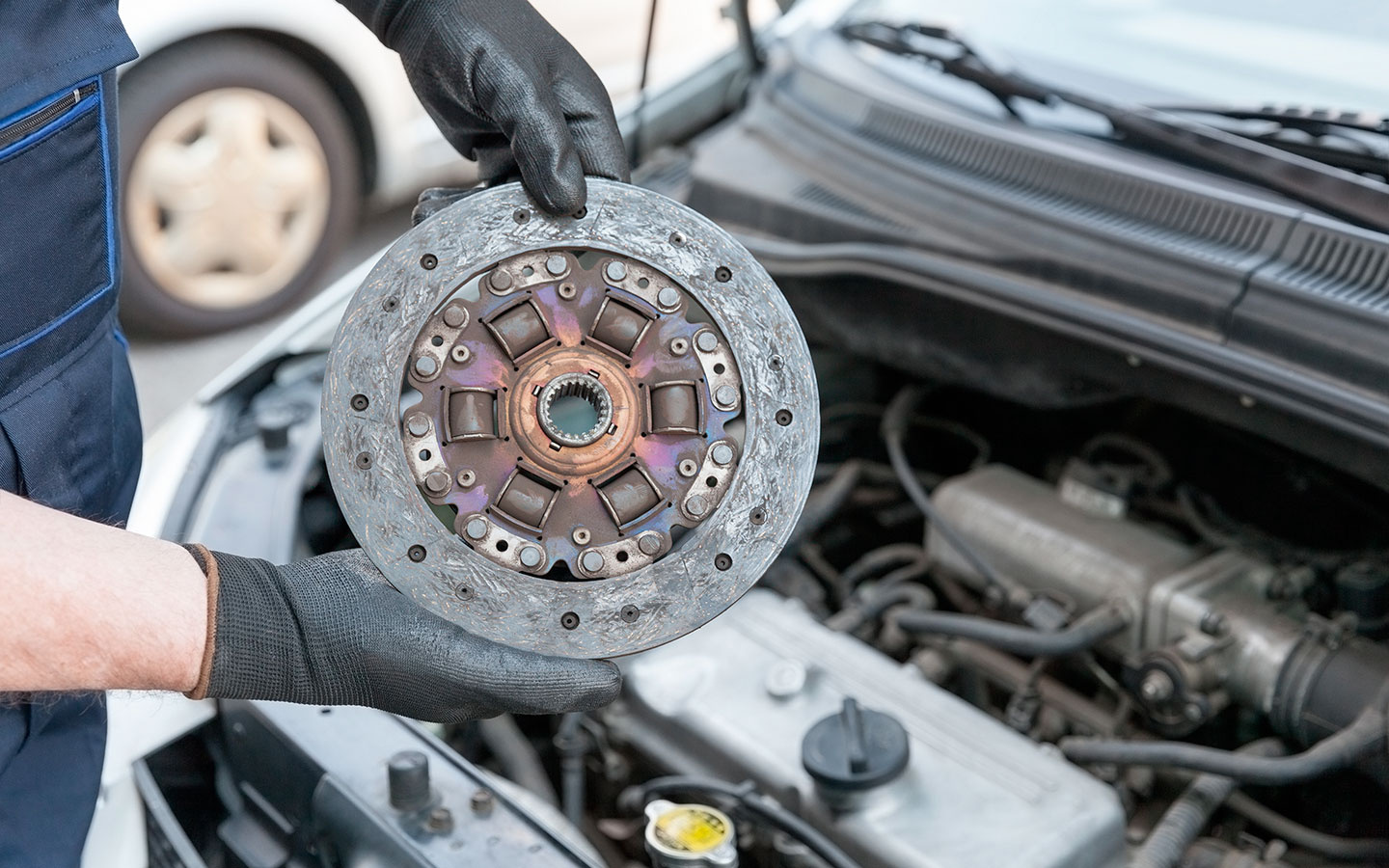

  • Диск сцепления. Прижимается к маховику и для этого покрыт специальным композитным материалом устойчивым к трению.
  • Демпферные пружины. Уравнивают колебания и вибрации от работающего двигателя.
  • Диафрагменная пружина. Отвечает за разрыв мощности за счет движения внутренней кромки (лепестков). Работает с выжимным подшипником, которые перемещает вилка.

Для чего нужно сцепление

Работающий двигатель постоянно вращается, а колеса при этом могут не двигаться. Если трансмиссия останется подключенной, а водитель попытается затормозить, то мотор заглохнет. Другие функции сцепления:

  • плавный старт и легкое переключение передачи;
  • снижение вибрации от работающего ДВС;
  • защита трансмиссии от рывков двигателя, инерционных перегрузок и износа.

Как работает сцепление

Большую часть времени сцепление включено, то есть диск прижат к маховику. Поэтапно процесс включения и выключения выглядит так:

  1. Водитель нажимает педаль сцепления;
  2. Это усилие через трос или по гидравлической магистрали передается на вилку;
  3. Выжимной подшипник перемещается и утапливает лепестки диафрагменной пружины;
  4. Связь «двигатель-трансмиссия» разрывается;
  5. Водитель выбирает нужную передачу и плавно отпускает педаль, скорость вращения маховика и ведомого диска уравниваются;
  6. Диск сцепления прижимается к маховику и передача крутящего момента возобновляется.

Виды сцепления

Существует много способов сцепления/расцепления связи ДВС и КПП. Некоторые из систем, например конусные или ленточные, устарели и применяются крайне редко. Другие используются только в гоночных или тяжелых грузовых авто. Самый массовый тип сцепления — дисковое. Оно применяется в автомобилестроении с начала XX века и постоянно дорабатывается инженерами. Сегодня все сцепления делятся на:
