Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки
Делим эфирное телевещание с одной антенны на два телевизора без потери сигнала. Узнайте о способах подключения антенны с усилителем и без него.
Подключение одной антенны к нескольким телевизорам – это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.
Проверка силы сигнала
Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

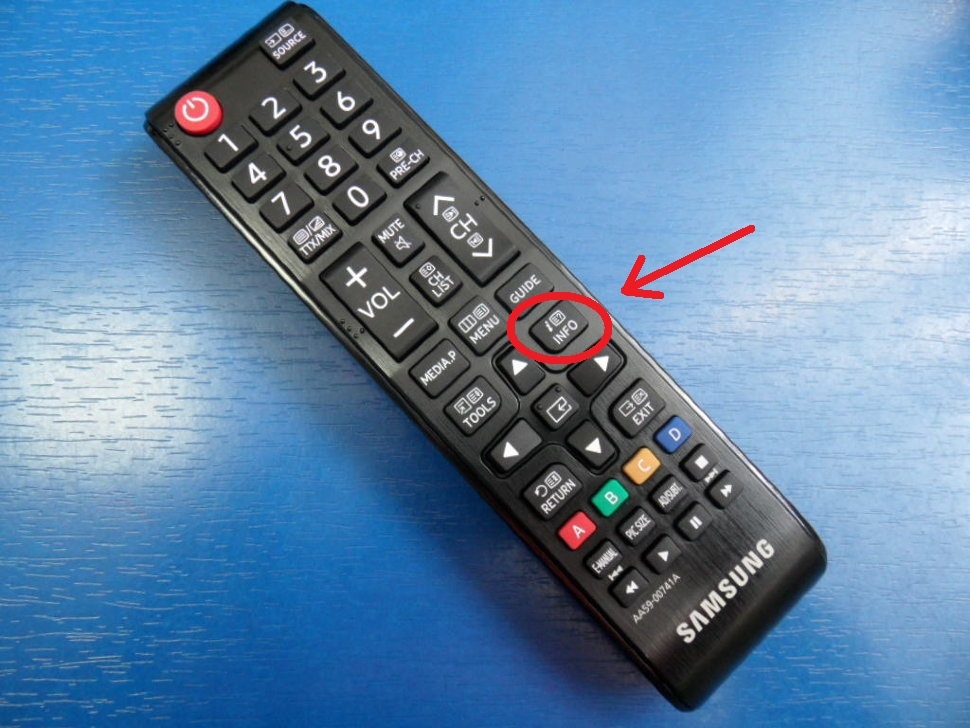

- На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.

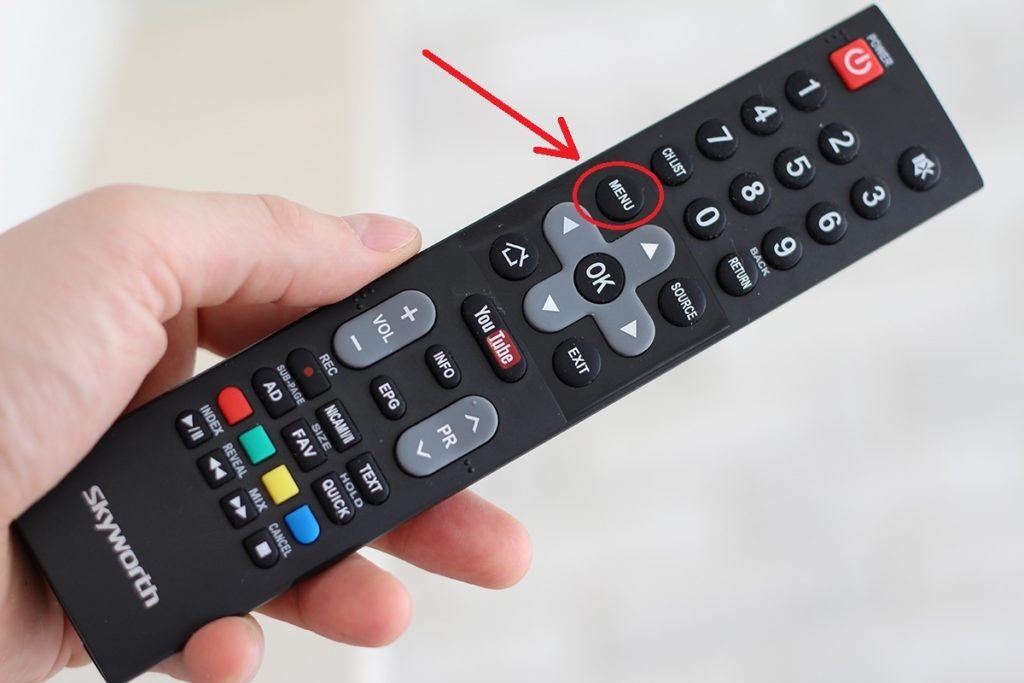

- На пульте дистанционного управления нажимаем «Меню» и переходим в режим «Ручная настройка». В появившемся окошке вводим номер канала, который хорошо работает в вашем регионе. На экране отобразится уровень сигнала.
Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.
Комплектующие, которые понадобятся для выполнения работ
Для разводки сигнала между двумя телевизорами потребуется:
-

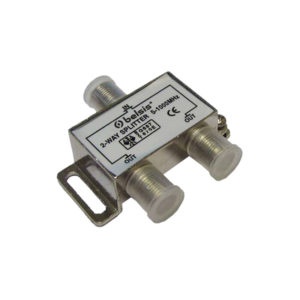

Разветвитель (сплиттер) на два выхода.
Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
