Это был уникальный проект российского палубного истребителя

Популярная механикаОбщество

По баллистической траектории: самолеты, которые никогда не летали

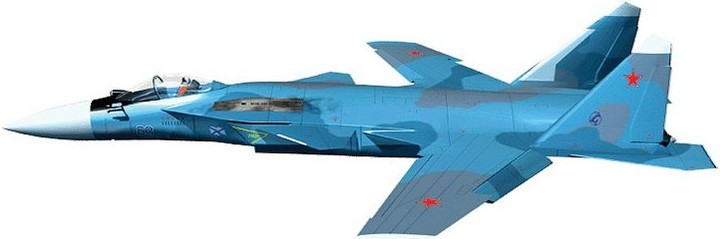

С легкой руки журналистов самолет ОКБ Сухого с обратной стреловидностью крыла записали в прототип российского истребителя пятого поколения. А ведь это был совсем другой, уникальный проект российского палубного истребителя.

Александр Грек, Вадим Лукашевич

К 1970-м годам СССР одним из последних в мире пришел к выводу, что невозможно считать себя морской державой, не имея авианосцев. Советские большие противолодочные корабли с небольшим количеством самолетов вертикального взлета и посадки не в счет. Поэтому в 1977 году в СССР развернулись работы по проектированию тяжелых авианесущих крейсеров (по сути являющихся настоящими авианосцами) проектов 1143.5, 1143.6 и 1143.7. Масштаб и стоимость работ по созданию полноценного авианосца и палубной авиации для него специалисты сравнивают разве что с проектами первой атомной бомбы или запуском человека в космос. Поэтому неудивительно, что первые корабли были «сырыми».

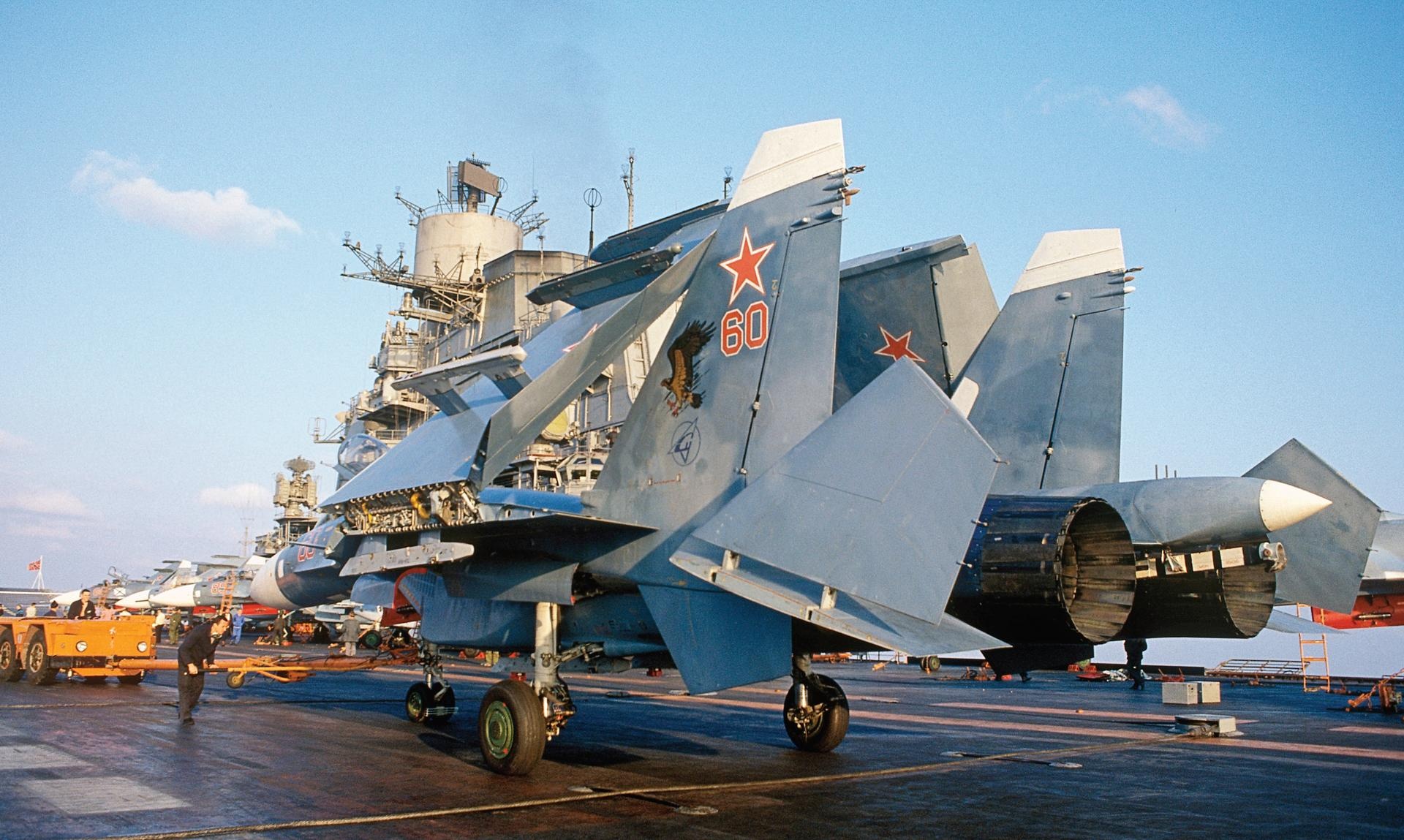

У палубного Су-27К складываются не только крылья, но и горизонтальное оперение.

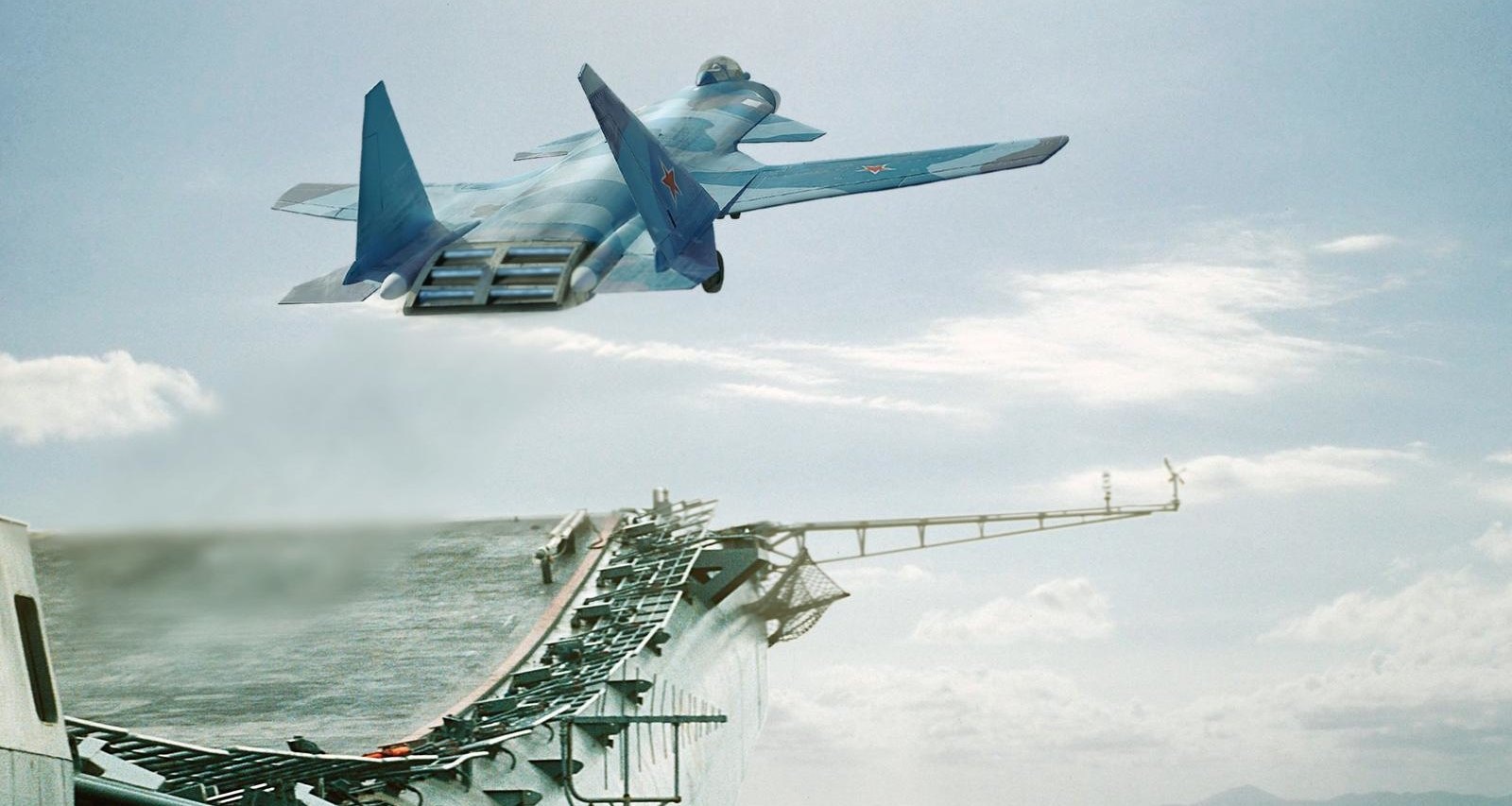

В частности, было понятно, что на момент схода со стапелей первого советского авианосца проекта 1143 «Адмирал Кузнецов» отечественные палубные катапульты для самолетов не будут готовы. В лучшем случае они успевали к спуску первого советского атомного авианосца «Ульяновск» — на нем планировалось установить четыре паровых катапульты. Да и вообще, работа катапульт в наших северных широтах с постоянным намерзанием пара вызывала большие сомнения. Поэтому на первых советских авианосцах — «Адмирал Кузнецов» и «Варяг» — решили применить оригинальную идею — взлет самолета со специального трамплина-рампы. Говорят, как-то на международной оружейной выставке заместителя генерального конструктора КБ Сухого Олега Самойловича спросили, а какова, собственно, кривизна поверхности рампы. «Это самый главный секрет советского авианосца», — последовал ответ. Удалось лишь выпытать, что это кривая третьего порядка. Когда самолет сходит с рампы, он находится в идеальном угле атаки при скорости 180−200 км/ч (для Су-27). Рампа оказалась настолько удачной, что с нее взлетели и другие ранее сугубо «сухопутные» самолеты: МиГ-29К и штурмовик Су-25. Теоретически, с рампы-трамплина может взлететь самолет любой взлетной массы.

Останется только один

Выбор советского основного палубного самолета — почти детективная история. Чтобы разобраться в ней, нужно определиться, что такое основной палубный самолет. Для этого надо ответить, а что такое советский авианосец и какие задачи он решает. В США авианосец — прежде всего ударный корабль, где истребители играют второстепенную роль противовоздушного прикрытия. Основа же группировки — два крыла ударных штурмовиков и ударных самолетов.

Применение на Су-27КМ крыла обратной стреловидности имело следующие преимущества: увеличение аэродинамического качества при маневрировании на малых скоростях; большая подъемная сила по сравнению с крылом прямой стреловидности; увеличение дальности полета на дозвуковых режимах; лучшая управляемость на дозвуковых скоростях; уменьшение взлетно-посадочной дистанции; меньшая скорость сваливания; улучшенные противоштопорные характеристики; увеличение внутренних объемов планера.

В СССР авианосцу отвели роль гигантского корабля ПВО с основной задачей защиты корабельных соединений от атак с воздуха. Прежде всего — района развертывания подводных ракетоносцев в Северном Ледовитом океане. Почему — не спрашивайте нас. Хотя, будем справедливы, начались работы и над палубной модификацией нашего основного штурмовика Су-25. Велись также разработки недостающих элементов палубной авиации: спасательных вертолетов и самолетов дальнего радиолокационного обнаружения (ДРЛО) Як-44Э, идеологически повторяющих американские Е-2С «Хокай». Но главная интрига была в том, какой из двух самолетов — Су-27 или МиГ-29 — займет основное место на авианосце. Американский авианосец имеет водоизмещение около 90 000 т и может нести порядка 100 летательных аппаратов. В первоначальном виде советский проект предусматривал стандартное водоизмещение 55 000 т (оно определялось размером самого большого стапеля Черноморского судостроительного завода в Николаеве) и 52 летательных аппарата на борту (18 Су-27, 18 МиГ-29 и 16 вертолетов Ка-27, в том числе три вертолета радиолокационного дозора и два поисково-спасательных). МиГ-29К должен был оборонять наши корабли от воздушного нападения в ближней зоне и уничтожать вражеские надводные корабли, а Су-27К — обеспечивать противовоздушную оборону на дальних рубежах. Но позднее было принято решение сократить количество типов самолетов на палубе — в итоге истребитель должен был остаться один.


По логике вещей, победить должен был многоцелевой МиГ-29, поскольку он компактнее, что очень важно для палубного самолета. Для того чтобы победить конкурента, у Су-27 сделали складывающиеся крылья. МиГ ответил тем же, сохранив лидерство по компактности. «Сухие», стараясь уменьшить размеры, постоянно сдвигали ось складывания крыла к фюзеляжу, пока не стали цеплять концами сложенных крыльев потолок ангарной палубы. Рассматривались варианты и с вовсе экзотическими схемами с двумя осями складывания. Предлагалось даже оставить нескладываемое крыло с раскладыванием в горизонтальное положение килей, что позволяло складировать самолеты друг над другом на стеллажах в виде гигантского сэндвича! Но в итоге сложили крыло, причем настолько сильно, что вслед за ним пришлось складывать и выпирающее горизонтальное оперение! Во время испытаний на палубу «Адмирала Кузнецова» сели и Су-27, и МиГ-29, и даже Су-25. Тем не менее победил Су-27, в первую очередь благодаря сильным пробивным качествам генерального конструктора «Сухого» Михаила Симонова. Просто заметим, что индусы выбрали для своего авианосца МиГ-29.

Как уши у овчарки. У Су-27КМ крылья складывались необычно — вверх и вперед. В итоге самолет занимал меньшее пространство на взлетной палубе.

Самолет

Разработка палубного самолета не сводится к простой установке механизма складывания крыла и тормозного крюка. По сути, всю машину перепроектируют заново. В первую очередь это объясняется упрочнением самолета из-за роста посадочных нагрузок. Обычный самолет заходит на посадку (уровень глиссады) под углом 3° с последующим выравниванием почти до 0°, палубный — под углом 4° без выравнивания, что означает в 2−3 раза бОльшую вертикальную скорость снижения. У специалистов есть более точный термин — ударная посадка. Чтобы после нее самолет не развалился на части, требуется усилить весь его каркас, а также сделать другие шасси — даже на фотографиях видно, что они визуально больше стандартных. Носовая стойка палубного Су-27К двухколесная вместо стандартной одноколесной. Нужно усилить мотогондолы. Список можно продолжать до бесконечности. Закономерный итог — увеличение взлетного веса. Чтобы хоть как-то сохранить взлетные характеристики, пришлось поставить горизонтальное переднее оперение — впервые на серийной советской машине; усилить механизацию крыла — вместо флапперона установить двухсекционный однощелевой (с увеличенным до 45° углом отклонения) закрылок и зависающий элерон. В итоге даже потяжелевшая машина сходила с рампы при скорости 147−149 км/ч без просадки.
