Зелёный свет

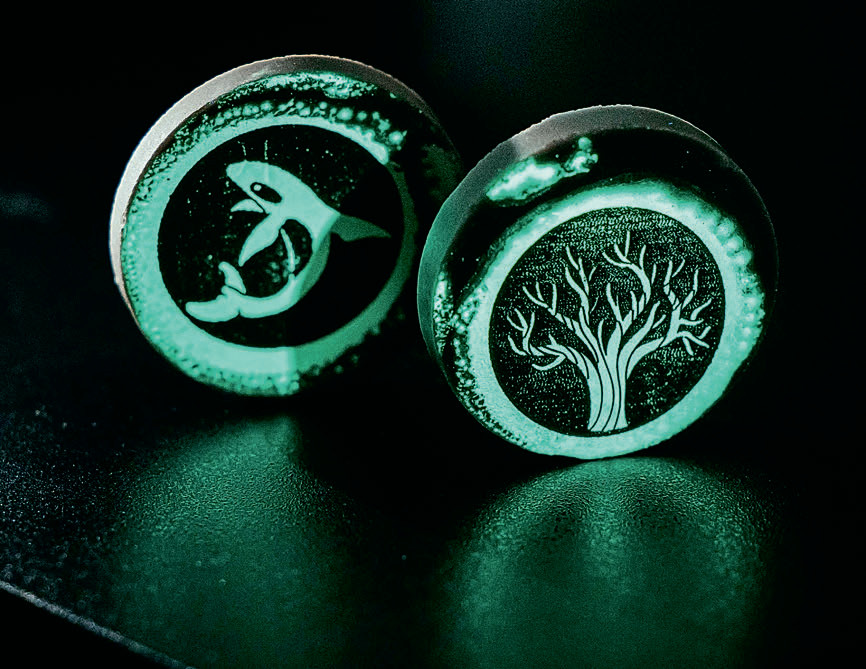

Материалы с длительной люминесценцией способны накапливать в себе энергию, а затем светиться «без батарейки» — от нескольких минут до десятков часов. При этом длительность и яркость такого послесвечения зависят не столько от химического состава материала, сколько от его структуры и условий его синтеза. Исследователи из Томского политехнического университета, Томского государственного архитектурно-строительного университета и Томского научного центра Сибирского отделения РАН успешно использовали метод термической плазмы для синтеза люминесцентной керамики. Чем хорош этот метод и какие ему светят перспективы, рассказывает Дамир Валиев, кандидат физико-математических наук, доцент отделения материаловедения Инженерной школы новых производственных технологий Томского политехнического университета.
Мы привыкли, что свет включается по щелчку выключателя. Но за результатом этого простого действия стоит сложная физика, многолетние поиски материалов и настоящая алхимия XXI века — превращение тугоплавких порошков в материалы, способные излучать яркий свет. Современные люминесцентные технологии, использующиеся при производстве светодиодов, дисплеев или даже аварийных знаков, основаны на одном принципе: в кристаллическую матрицу материала вводят особые ионы — активаторы, которые, получая энергию, переизлучают её как видимый свет. Но есть проблема: традиционные методы синтеза таких материалов очень трудоёмкие и часто опасные. Печи для спекания порошков нагреваются до 1500°C, используются взрывоопасные газы, например водород, а результат не всегда получается нужного качества. Именно поиску ответа на вопрос, можно ли и как получить поликристаллические люминесцентные материалы быстрее, проще и безопаснее, посвящена наша научно-исследовательская работа. Существенное развитие наше исследование получило благодаря поддержке Российского научного фонда (проект #25-29-00590).
Идея родилась не на пустом месте. Ранее нашим коллективом было обнаружено, что методом термической плазмы можно плавить тугоплавкие оксиды за десятки секунд. Причём графитовый тигель, в котором происходит плавка, сам по себе создаёт восстановительную (то есть не окислительную) атмосферу за счёт образования угарного газа, а добавленный в шихту оксид цинка при высоких температурах выделяет газообразный цинк — мощный восстановитель. Это позволяет стабилизировать ионы активатора в нужной химической форме без участия газообразного водорода, который обычно используется для создания восстановительной атмосферы. Так появилась гипотеза: может ли электродуговой плазменный синтез стать идеальным инструментом для создания люминесцентных керамик? Особенно многокомпонентных, где традиционные методы спотыкаются о сегрегацию фаз и неоднородность. И мы решили систематически проверить эту идею на сложной многокомпонентной оксидной системе состава MgO-SrO-ZnO-Al
