Как Павел Бибиков облегчил жизнь землемерам и топографам

Наука и жизньНаука

Инструмент для землемеров и топографов Павла Бибикова

Кандидат технических наук Валерий ШИЛОВ (НИУ ВШЭ), кандидат технических наук Дмитрий Златопольский

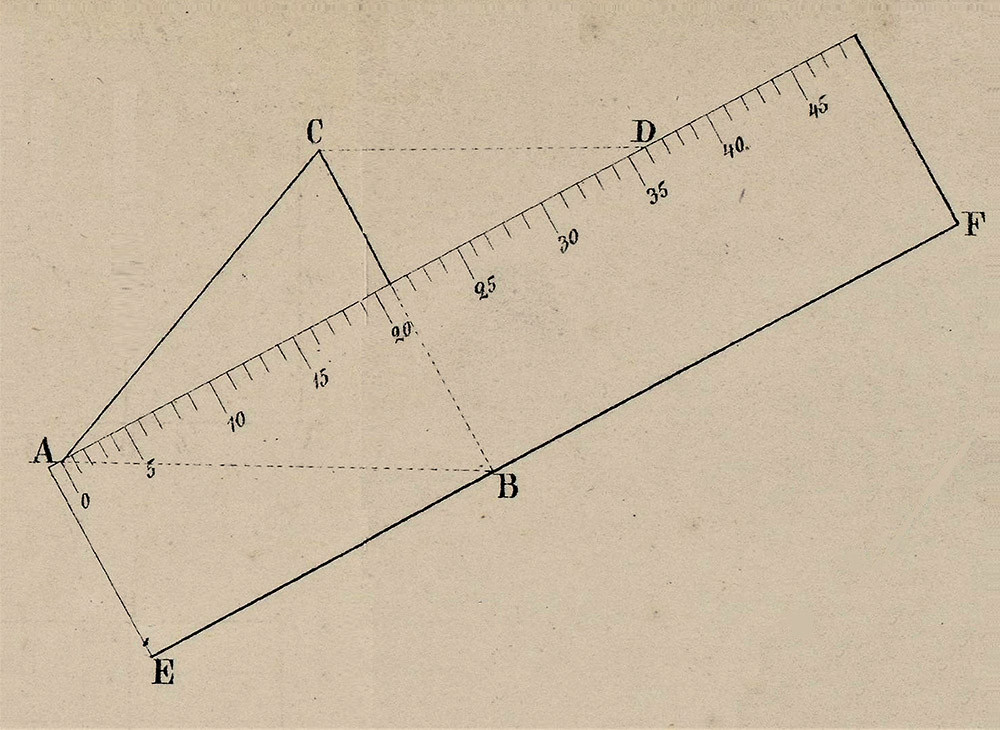

Определение площади треугольника с помощью агрометра. Иллюстрация из книги: Андреев М. Низшая геодезия, или Руководство для производства разного рода съёмок и нивелирования. Изд. 2-е. — СПб.: издание книгопродавца Терскова, 1875.

В наше время картографические и картометрические работы, связанные с измерением площадей на местности и на картах, компьютеризированы. А до середины XIX века, когда землемеру или топографу требовалось вычислить площадь участка земли на карте, его разбивали на треугольники, находили площадь каждого (измерив длину основания и высоту) и затем площади треугольников складывали. Для этого было необходимо произвести немало измерений и арифметических операций. Более лёгкий и удобный способ нахождения площади треугольника, не требующий вычислений, предложил россиянин Бибиков. Он создал прибор под названием агрометр, который представлял собой обыкновенную линейку шириной 2 дюйма. По её краю была нанесена шкала с делениями через каждые 0,24 дюйма (что при стандартном для того времени масштабе карты 100 саженей на дюйм соответствовало 24 саженям). Каждое пятое или десятое деление обозначалось числом.

Для определения площади треугольника АВС (см. рисунок вверху) через вершину С проводили линию, параллельную стороне АВ. Затем линейку клали на карту так, чтобы начало отсчёта на ней совпадало с вершиной А, а вершина В находилась на другой кромке линейки. При этом точка на шкале, через которую проходила проведённая параллельная линия, показывала значение, численно равное искомой площади (в рассматриваемом случае она равна 36 квадратным дюймам, что соответствует 36 десятинам реальной площади).

Объяснение очень простое. Площадь измеряемого треугольника АВС равна площади треугольника АDB, так как они имеют общее основание AB и одинаковую высоту (поскольку их высоты расположены между параллельными линиями). А площадь треугольника АDB равна
