Коробка переключения передач: виды, чем отличаются и как работают

МКПП, АКПП, РКПП, CVT, DSG, PDK — аббревиатуры, за которым скрывается один и тот же автомобильный агрегат — коробка переключения передач. Каждая из них состоит их сложных технических механизмов, выполняющих одну задачу

Алиса Маслова

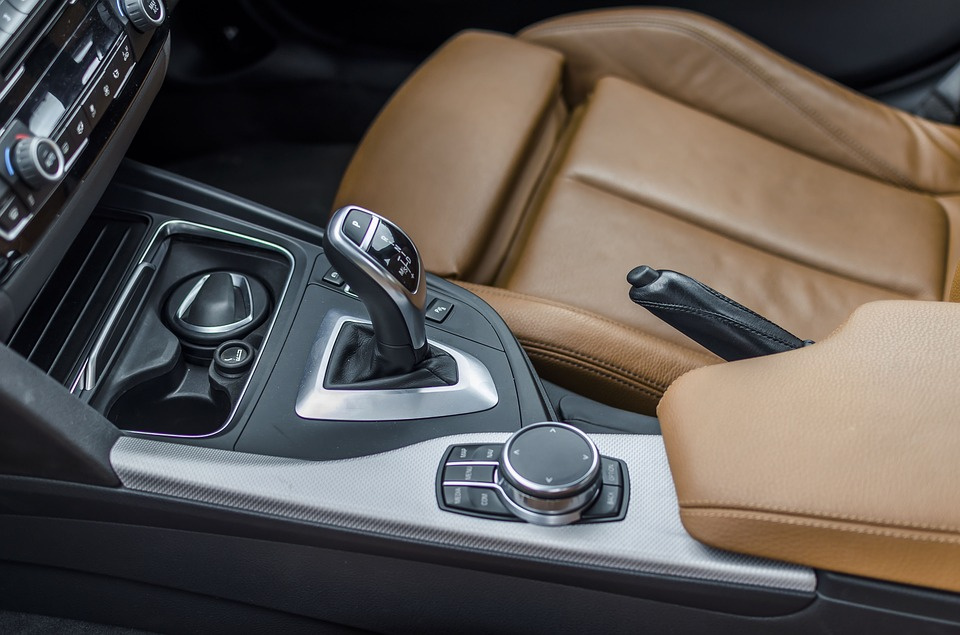

Фото: unsplash

Коробка переключения передач (КПП) — элемент трансмиссии автомобиля, который передает мощность от двигателя внутреннего сгорания (ДВС) на ведущие колеса, при этом расширяя диапазон частоты вращения и крутящего момента мотора. Этот узел отвечает за эффективную работу мотора, влияет на динамику движения и расход топлива. Базовым для КПП считается предустановленный набор передаточных чисел — это коэффициент, на который увеличивается или уменьшается крутящий момент, поступающий от двигателя.

Передача, а в современных авто их может быть от 5 до 10, помогает работе двигателя в каждом из диапазонов скоростей. Для старта обычно применяется 1-я передача, но реже — 2-я (например, на грузовиках).

В зависимости от степени участия водителя, «коробка» может быть с ручным управлением (механическая) или автоматическая, где выбор передачи выполняет электроника. К таким агрегатам, как правило, относят не только классическую гидромеханику, но также «роботов» и вариаторы. Отдельный класс — секвентальные КПП, которые чаще всего используют для гоночных автомобилей. Разбираемся в устройстве каждой из них и в том, как они работают.

Механическая

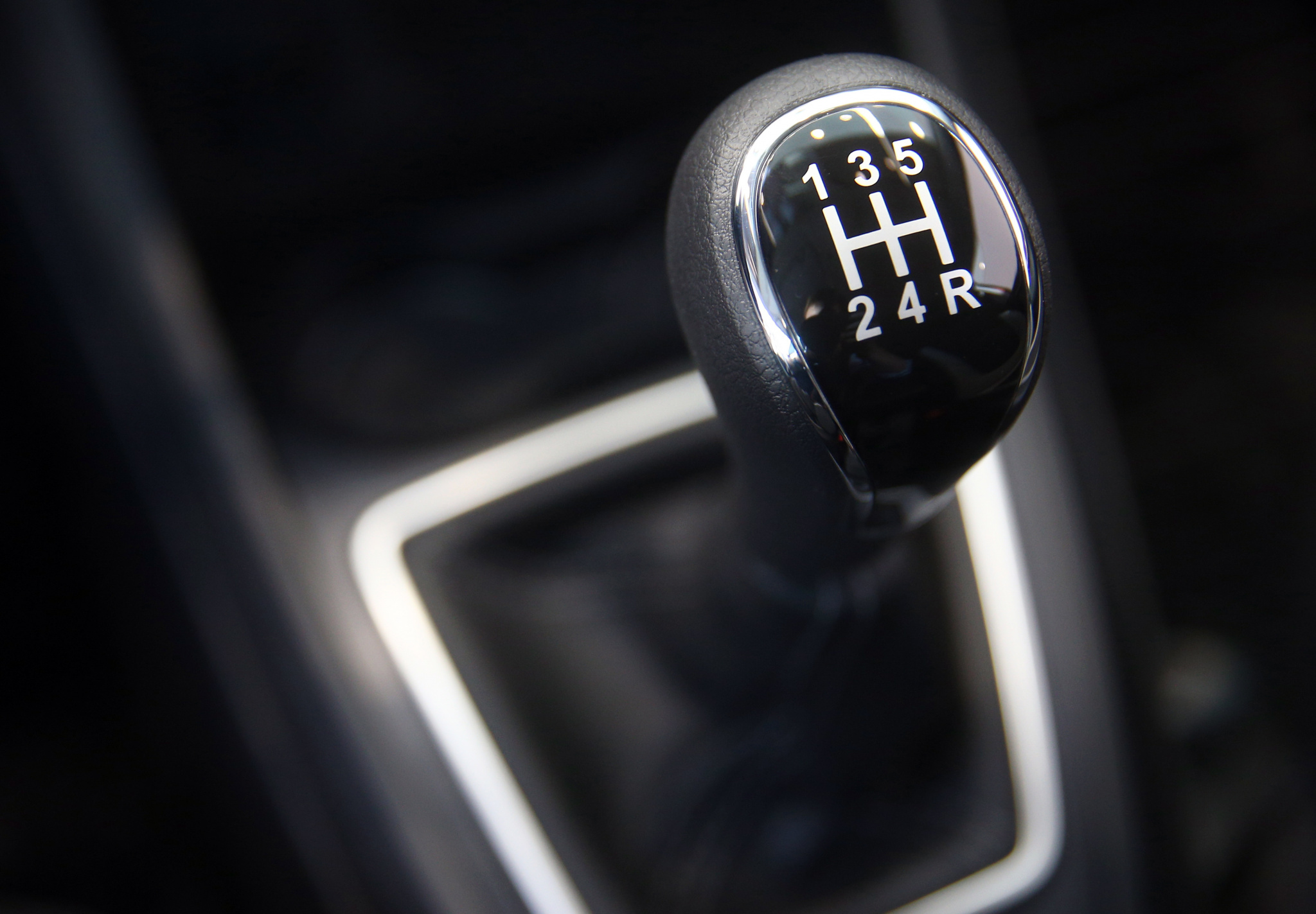

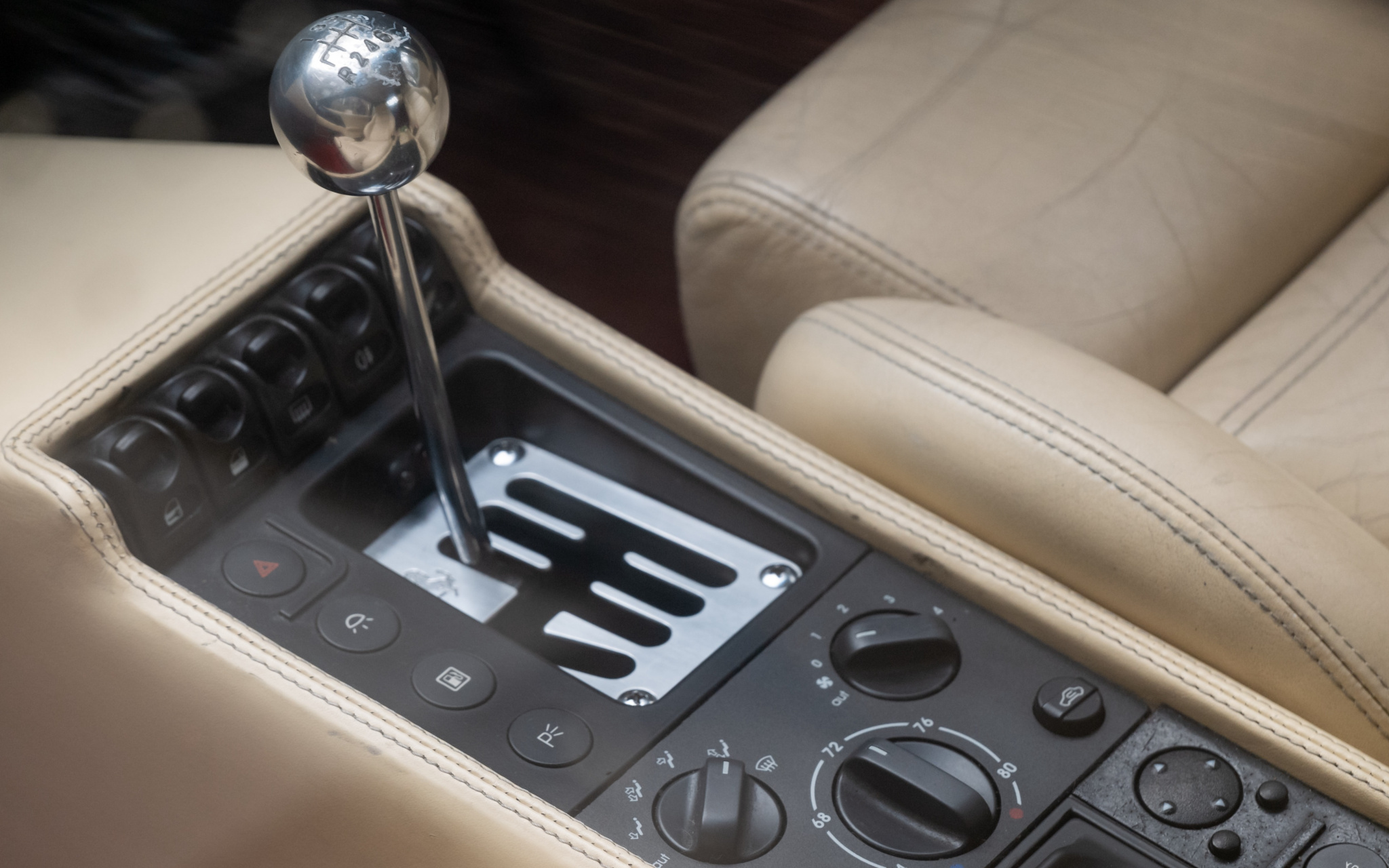

Прообраз «механики» впервые использовал на своем авто Карл Бенц. Сегодня ее ставят на все марки от ВАЗа до Porsche (Фото: Егор Алеев/ТАСС)

Самый простой и надежный в эксплуатации тип трансмиссии. Визуально определить МКПП несложно: по третьей педали (это педаль сцепления) и рычагу переключения передач. В современных автомобилях ступеней может быть 5, 6 или даже 7, плюс нейтральное положение и режим заднего хода.

Основные рабочие элементы механической коробки, в самом упрощенном варианте, это:

  • корзина сцепления, что позволяет «соединять/отсоединять» ДВС и трансмиссию;
  • пары косозубых шестерен, отвечающих за передаточное число и нужную скорость;
  • синхронизаторы, обеспечивающие плавное включение передачи.

Все они расположены на валах, которых может быть два или три.

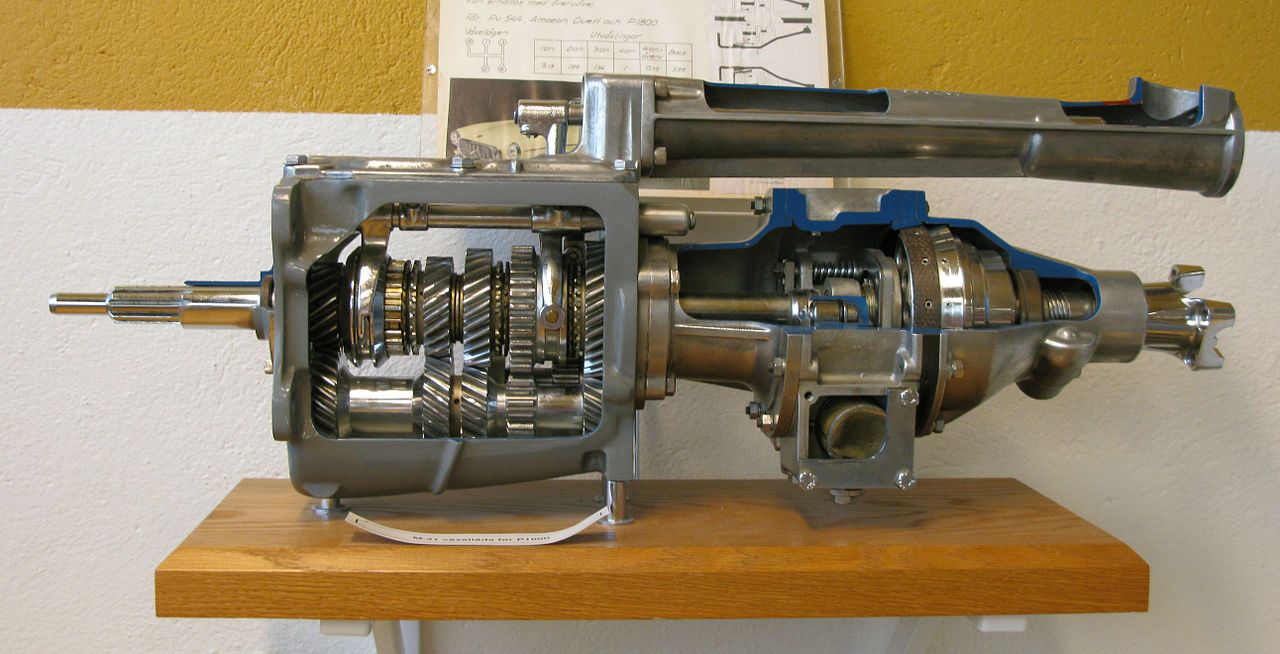

При выжатой левой педали вал отсоединен от ДВС. Если нога убрана, он соединен, и крутящий момент передается на колеса (Фото: wikipedia commons)

Первичный или ведущий вал напрямую связан с двигателем через сцепление. Это сделано для возможности «отсоединять/присоединять» трансмиссию к ДВС. Для передачи крутящего момента на конце входного вала жестко зафиксирована шестерня, которая вращает следующий, промежуточный вал.

На нем равно числу передач установлены разноразмерные ведущие зубчатые шестерни. Каждая работает в сцепке с шестеренками (ведомыми) на вторичном или выходном валу. На нем шестерни, в отличие от первых двух валов, свободно вращаются на оси. Образованные зубчатые пары отвечают за передаточное число и динамические характеристики передачи («короткая», «длинная» итд).

В МКПП переключение происходит в ручном режиме. Переводя в салоне рычаг в нужное положение, водитель двигает в сторону соответствующей зубчатой пары муфту. Чтобы избежать удара при смыкании, нужно выровнять частоты вращения валов — для этого применяются синхронизаторы.

Плюсы: долгий опыт эксплуатации в автопроме, простое устройство и ремонт, возможность вручную влиять на динамику авто.

Минусы: утомительное «втыкание» передач и нажатие педали сцепления в плотном трафике, ограниченный набор передач.

Автоматическая

Этот тип трансмиссии появился в начале 1940-ых годов и активно вытесняет «ручку» (Фото: pixabay)
