Клеммы или скрутка: сравниваем «за» и «против»

Какое соединение контакта использовать при монтаже проводки? Мы измерим сопротивление на каждом соединении, расскажем об их преимуществах и недостатках.

Между электриками ведутся ожесточенные споры о том, какое соединение проводов лучше: клемма или скрутка? Специалисты старой закалки скажут, что лучше хорошей скрутки ничего нет, а современные электрики будут бить себя в грудь, убеждая, что нужно соединять провода только клеммами Wago, КБМ или болтовыми клеммниками. Кто же прав? Давайте окунемся в это противостояние и сами сделаем выводы.

Что говорится в ПУЭ?

Для начала стоит обратиться к ПУЭ и разобраться, что вообще допустимо для соединения проводов. В ПУЭ П2.1.21 сказано: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или зажимов в соответствии с действующими инструкциями». Как видно, в ПУЭ ничего не говорится о том, что провода можно соединять обычными скрутками. Однако скрутки так давно и так тесно обосновались в нашей жизни, что мы просто не можем обойти их стороной.

Классификация соединений проводов

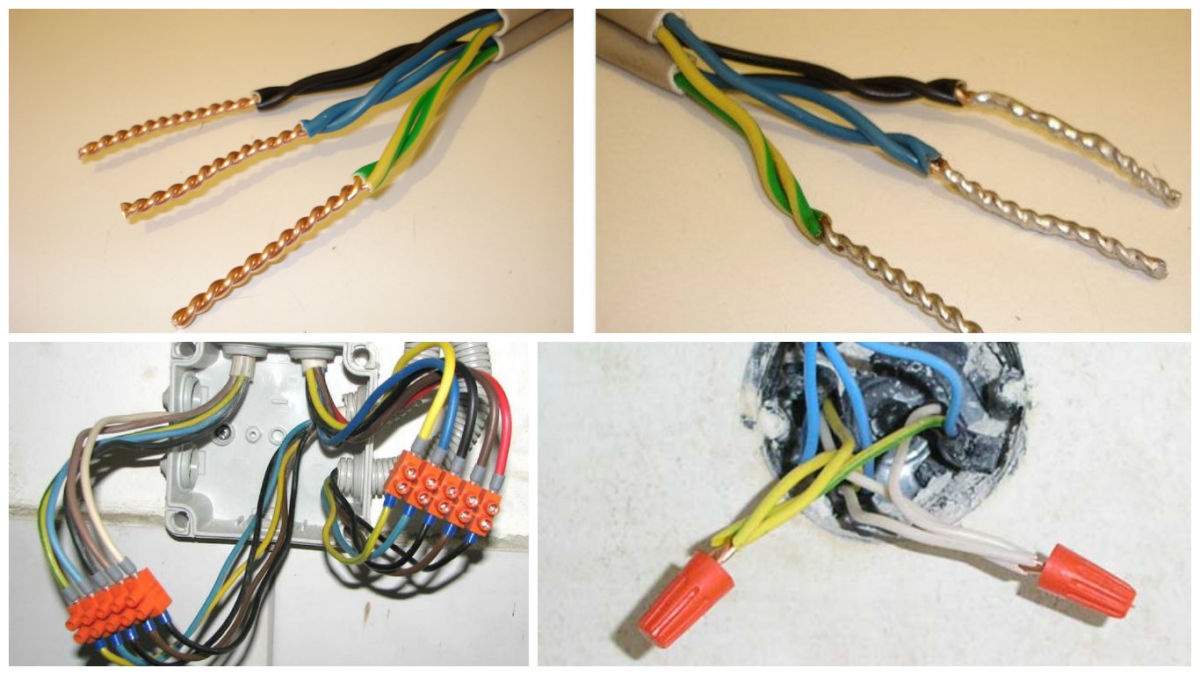

Следующие изделия чаще всего используются для соединения жил (гильзы в данном контексте не рассматриваем):

  • Скрутка.
  • Винтовой клеммник.
  • СИЗ.

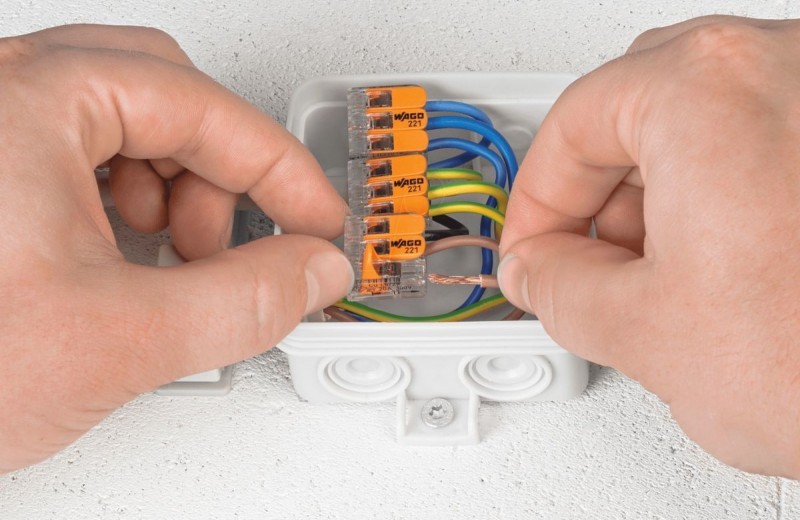

  • Самозажимной клеммник (Wago, Вайдмюллер и др.).
  • Строительно-монтажная клемма КБМ.


Каждый из соединительных элементов имеет собственную изоляцию, кроме обычной скрутки для которой понадобится термоусадка или изолента. Чтобы понять, какой соединитель лучше всего проводит ток и соответственно меньше греется, нужно измерить его сопротивление.

Тестируем сопротивление соединений

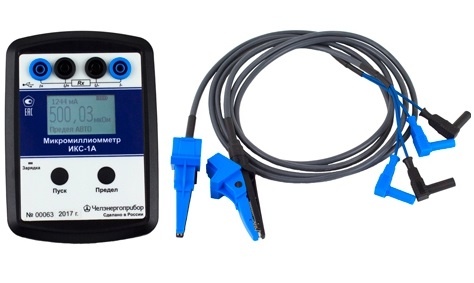

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.


Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник – 40 мкОм.
  2. СИЗ – 68 мкОМ.
  3. Скрутка – 302 мкОм.
  4. Плоскопружинный зажим Wago – 458 мкОм.
  5. Строительно-монтажная клемма КБМ – 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.
