Системы жизнеобеспечения и спасения пилота — важный элемент конструкции самолета

ТехИнсайдерHi-Tech

Как устроены катапульты истребителей V поколения и в чем их предназначение

Олег Макаров

Российский истребитель пятого поколения Т-50 отличается высочайшей маневренностью, он многофункционален и оснащен разнообразными электронными системами, однако пока на борту боевого самолета все еще находится место для человека, системы жизнеобеспечения и спасения пилота будут оставаться не менее важным и сложным элементом конструкции самолета, чем двигатели или авионика.

Еще несколько десятилетий назад считалось, что катапультные кресла как основное средство спасения летчика должны разрабатывать те же КБ, что занимаются проектированием и самих самолетов. Однако опыт привел к пониманию того, что создание систем жизнеобеспечения и спасения необходимо отдать специализированным предприятиям. В странах НАТО таким «монополистом» является британская компания Martin-Baker, а у нас со второй половины 1970-х — ОАО «НПП «Звезда»». Эта фирма из подмосковного Томилино разрабатывает не только катапультные кресла, но также кислородные системы, высотные и противоперегрузочные костюмы для пилотов, системы аварийного пожаротушения и дозаправки в воздухе. Отдельный предмет гордости — космос. Этой темой «Звезда» начала заниматься еще с начала 1950-х. В музее предприятия на манекены надеты подлинные скафандры Гагарина, Терешковой, Леонова: все экипажи отечественных космических кораблей носили и носят скафандры, созданные в Томилино.

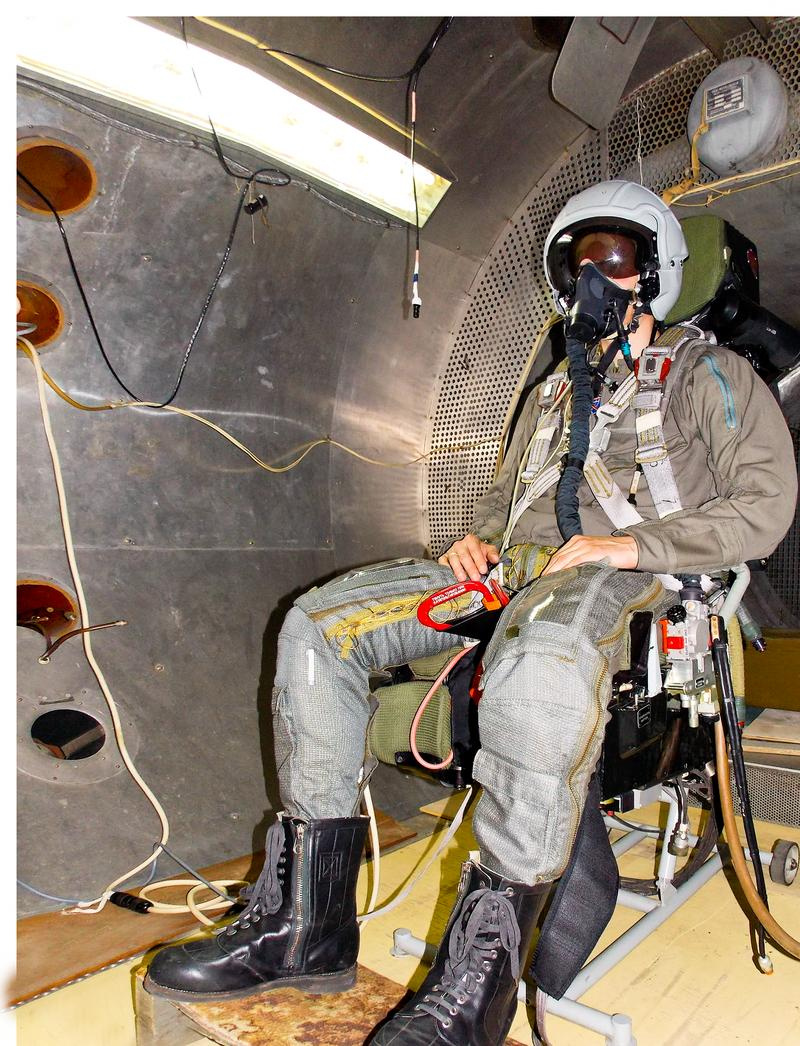

Вакуум, холод, ветер. ОАО «НПП «Звезда»» — российское предприятие с большими традициями. Основанное в 1952 году, оно с самых первых пилотируемых полетов создавало экипировку для наших космонавтов. Это не только скафандры, но и, например, опытные образцы индивидуальных средств маневрирования в космосе или ассенизационные устройства для установки на орбитальных кораблях. Другая важнейшая тема — средства жизнеобеспечения и спасения пилотов ВВС. Предприятие обладает серьезной испытательной базой, включающей в себя центрифугу для исследования воздействия перегрузок на организм, комплекс термобарокамер для проведения испытаний в условиях вакуума и аномальных температур, аэродинамический стенд.

Не высовываться!

В том же музее можно проследить историю создания средств жизнеобеспечения и спасения для пилотов военных самолетов. На каждом этапе конструкторам удавалось сделать эти средства все более легкими, эффективными и безопасными. Сегодня вершиной отечественной конструкторской мысли в этой области стал комплект для пилотов перспективного многофункционального истребителя фирмы «Сухой» — ПАК ФА, он же Т-50. Комплект состоит из катапультного кресла К-36Д-5, противоперегрузочного костюма ППК-7, высотно-компенсирующего костюма ВКК-17 и защитного шлема ЗШ-10.

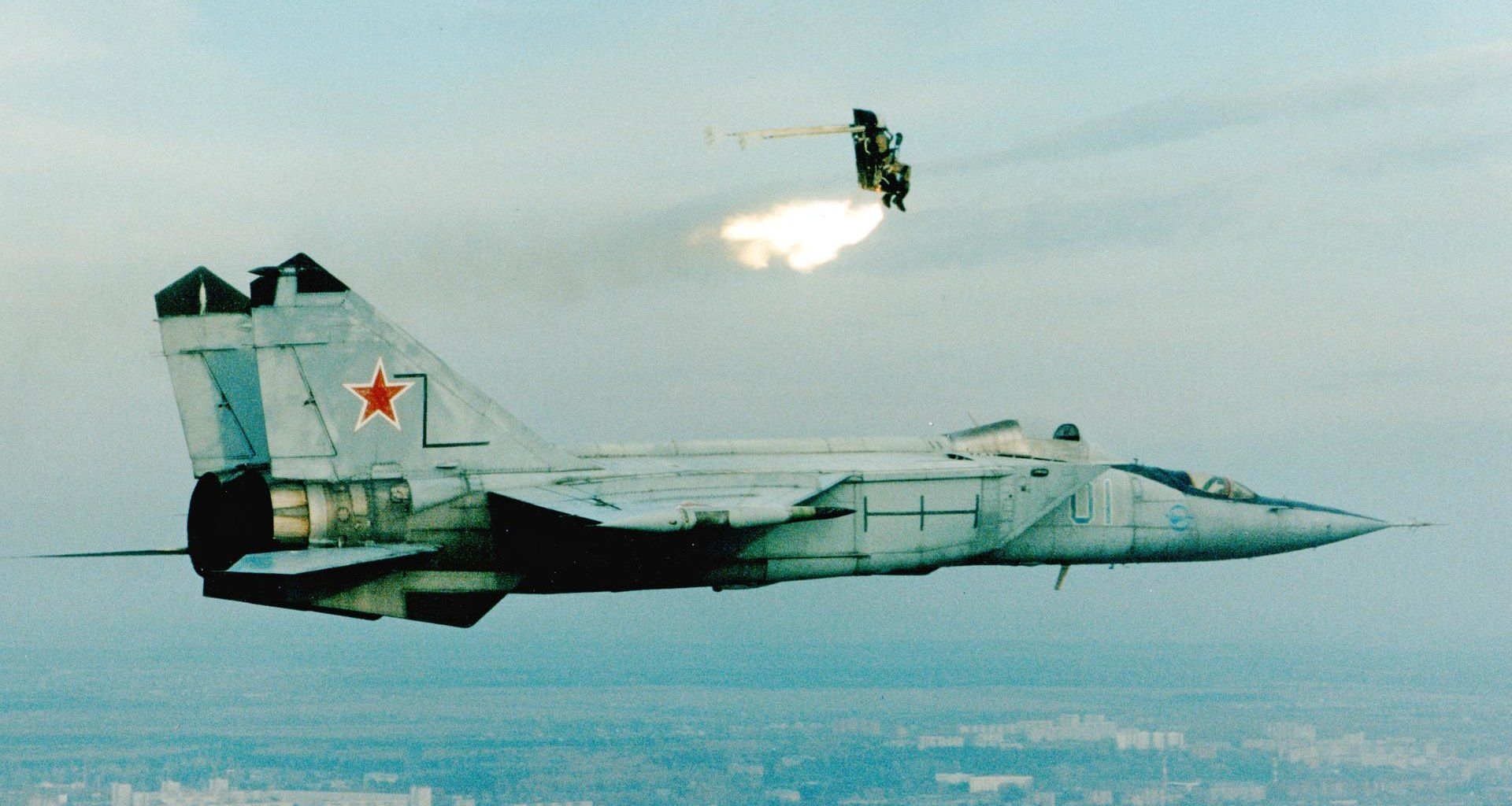

Катапультирование на скоростях 1300 км/ч и выше представляет собой сложнейшую техническую задачу. На такой скорости набегающий поток воздуха обладает просто убийственными свойствами: достаточно пилоту немного отвести от тела руку или ногу, как ее просто оторвет. На летчика воздействует целый ряд травмоопасных факторов — перегрузки, угловые скорости, избыточное давление набегающего потока и т. д. Чтобы им противостоять, необходимо, чтобы пилот и кресло в момент покидания самолета представляли собой единое и хорошо обтекаемое целое.

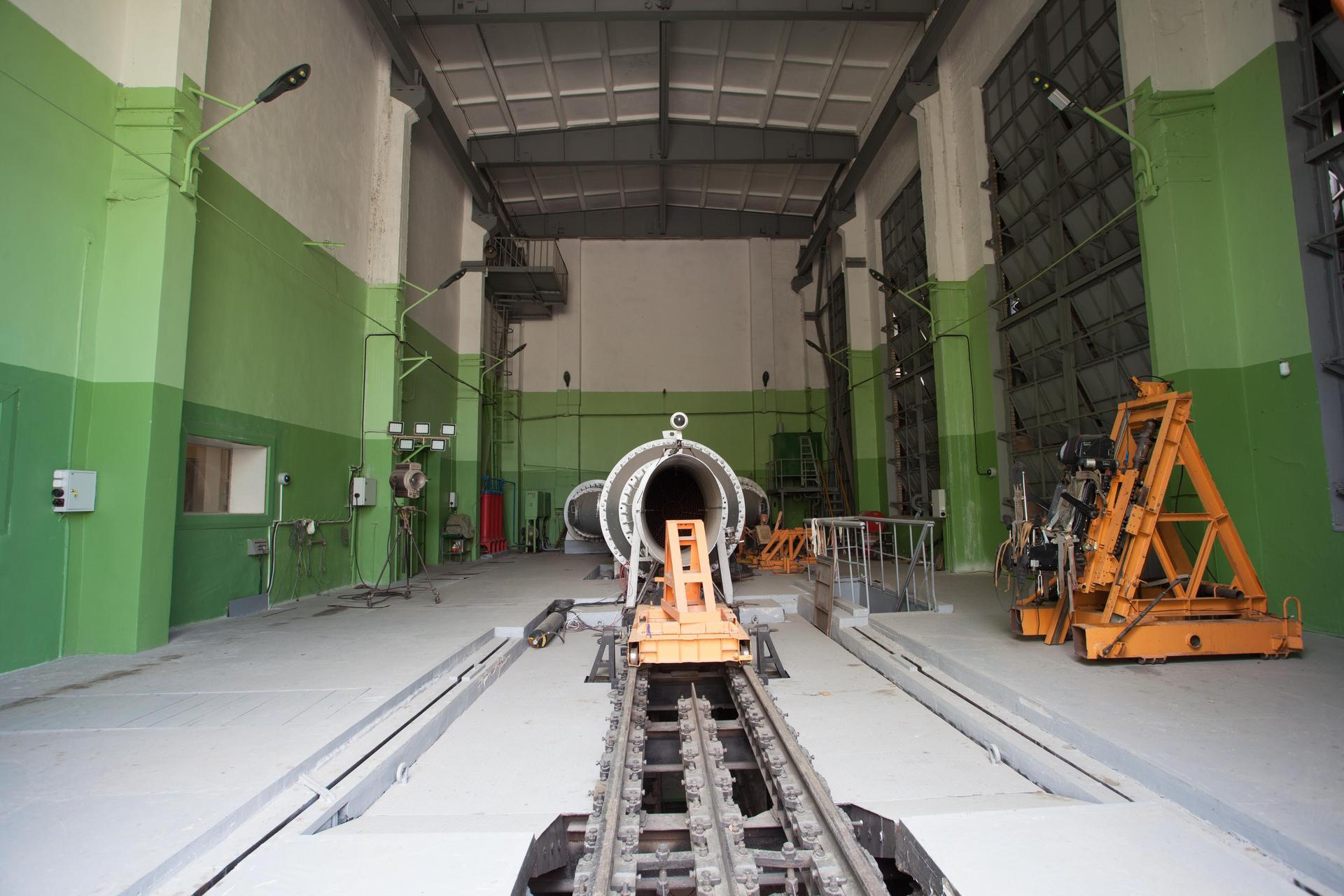

Скоростная аэродинамическая труба служит предприятию верой и правдой уже многие годы. С виду труба не производит ошеломляющего впечатления своими размерами, однако для создания нужного давления и достижения скорости потока 1800 км/ч воздух запасается в каскаде связанных с трубой газгольдеров, сопоставимых по объему с железнодорожными цистернами. На пути воздушного потока из трубы стоит мощный отбойник: любая незакрепленная деталь может превратиться в пушечный снаряд. В настоящее время идет переоснащение трубы более современной управляющей аппаратурой.
