Как разматывают Интернет: прокладка подводных кабелей

Владимир Санников

Принято думать, что мировая информационная паутина – это нечто неосязаемое. И отчасти это так. Атмосфера планеты за последнюю сотню лет превратилась из банальной смеси азота и кислорода в густой бульон из радиоволн. Но не стоит заблуждаться – каждый бит информации, прежде чем стать эфирным электромагнитным излучением, обязательно проделывает неблизкий путь по проводам, большая часть которых проложена по океанскому дну.

Попытки соединить континенты проводами начались в первые же годы после изобретения самого телеграфа. В 1840 году английский профессор Уитстон представил на рассмотрение парламента проект прокладки подводного кабеля от Дувра к французскому берегу, но не получил согласия законодателей и, соответственно, денег.

Через два года изобретатель наиболее распространенной версии телеграфа Сэмюэл Морзе связал кабелем берега бухты Нью-Йорка и передал по нему сообщение. Тогда же он предсказал, что через недолгое время телеграф свяжет Старый Свет с Новым. Через десятилетие после этого компания братьев Джона и Джекоба Бреттов запустила телеграфное сообщение между Англией и Францией, проложив одножильный медный провод, одетый в гуттаперчу и стальную оплетку, под водами Ла-Манша.

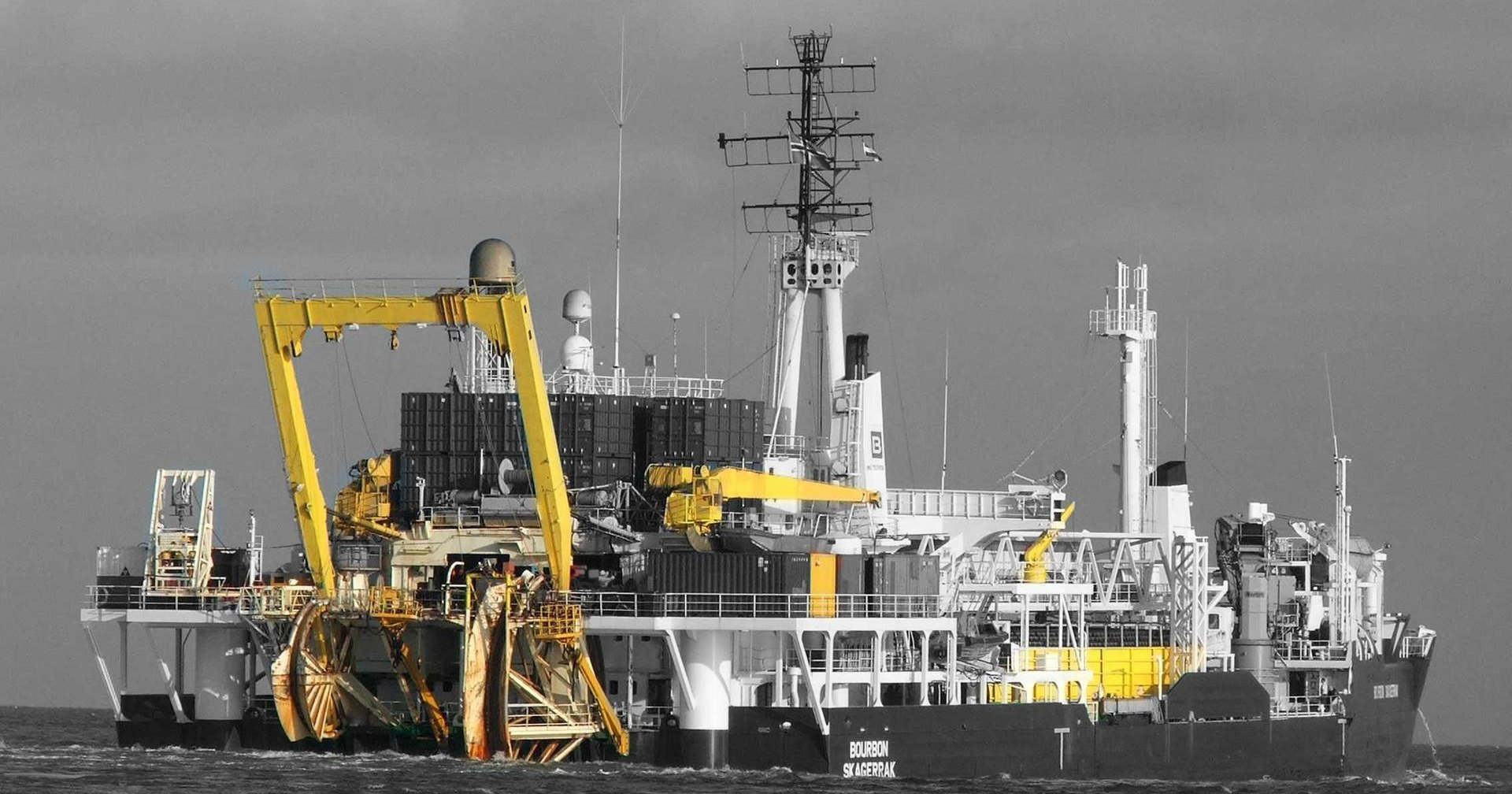

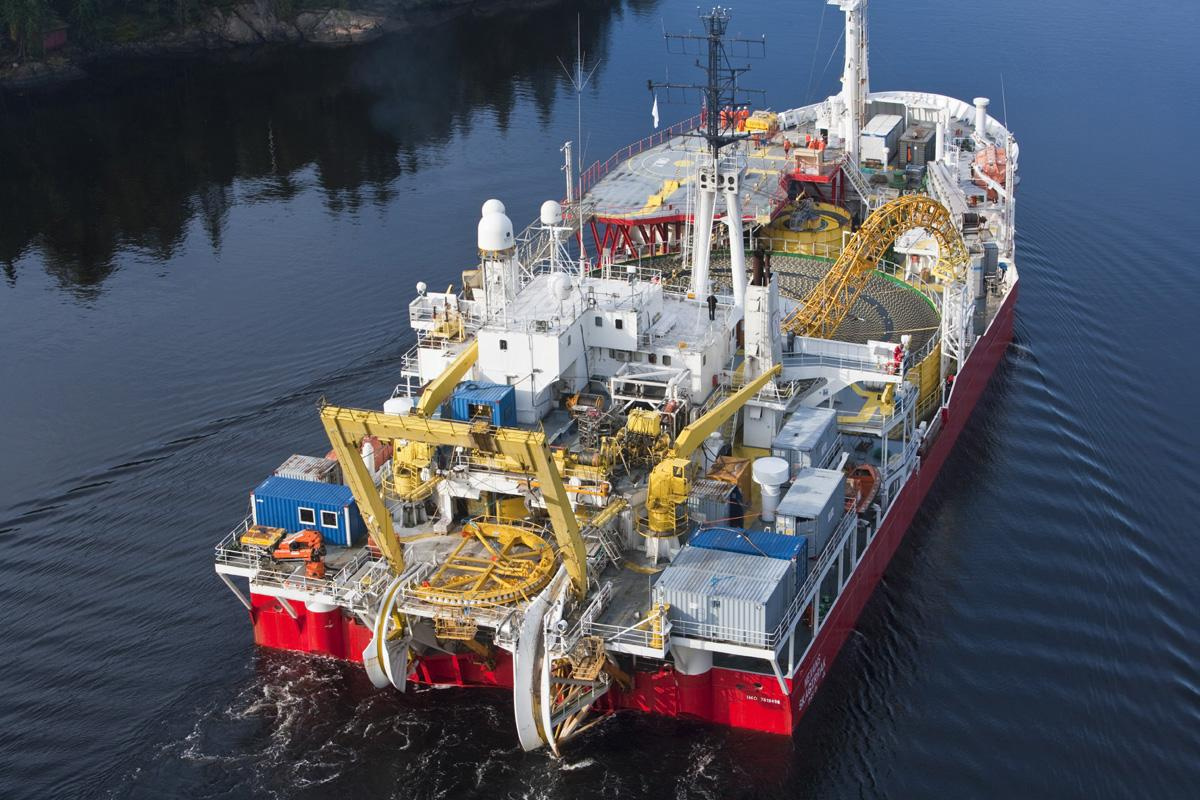

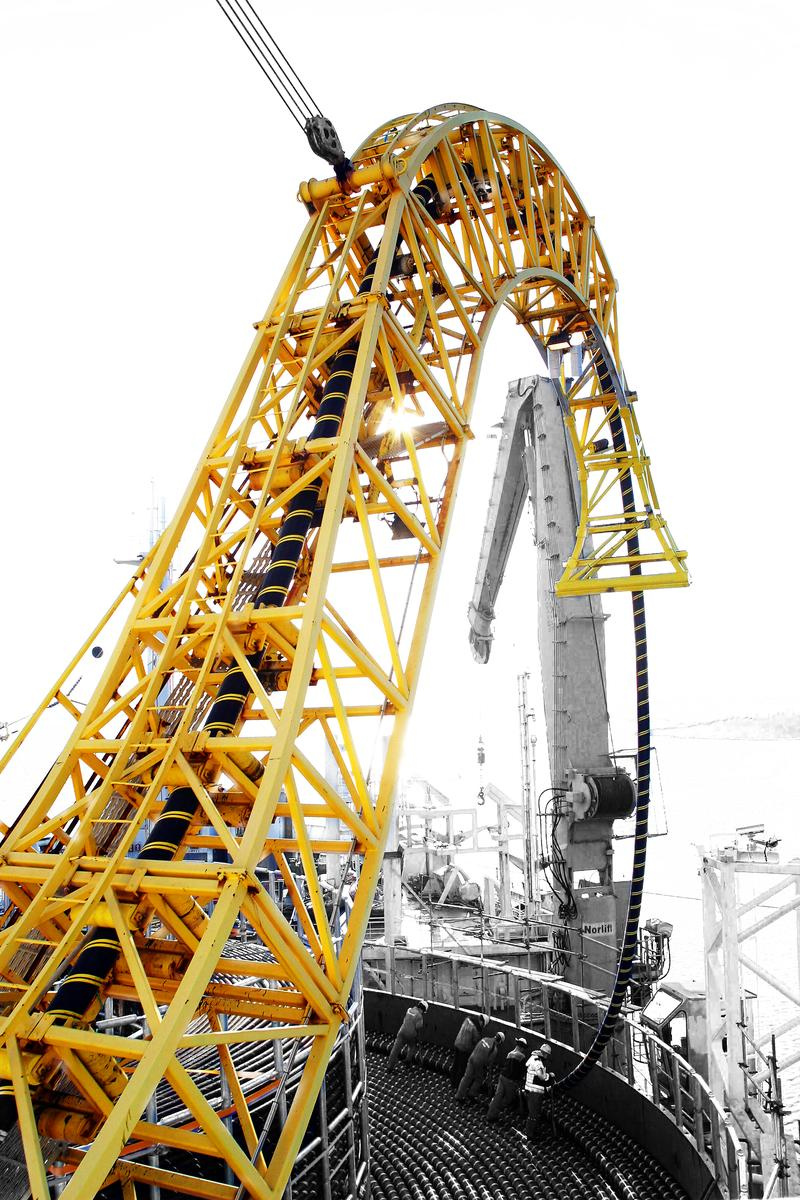

Nexans Skaggerak – специализированное судно, построенное в 1976 году новрежской компанией Øgreys Mekaniske Verksted для подводной прокладки силовых кабелей и шлангопроводов. В марте 2010 года модернизирован в ремонтных доках Cammell Laird в Биркенхеде, Англия. Судно было распилено поперек, и между двумя его половинками была вварена дополнительная секция длиной 12.5 метра. Также на Skagerrak установили новую поворотную платформу. Справа на фото - силовой кабель, предназначенный для укладки в море, поступает с берега по специальному транспортеру, исключающему слишком резкие перегибы, и складируется в специальном отсеке, цилиндрической формы. Современный подводный силовой кабель может иметь диаметр порядка 100 мм. Метр такой «ниточки» вполне может потянуть на пару десятков килограмм, поэтому немудрено, что для контроля укладки требуются несколько дюжих рабочих. Снизу на фото - поворотная платформа, установленная на Skagerrak, имеет диаметр 29 метров и полезную нагрузку 7000 тонн, при объеме 2000 кубометров.

Человеком, соединившим мгновенной связью Старый и Новый Свет, стал американский предприниматель Сайрус Филд, основавший в 1854 году «Нью-Йоркско-Ньюфаундлендскую и Лондонскую телеграфную компанию». Вице-президентом стал известный нам Сэмюэл Морзе. Укладка кабеля началась в 1857 году при содействии правительств США и Великобритании, предоставивших для использования в роли кабелеукладчиков военные корабли: пароходофрегат «Ниагара» и парусно-паровой линкор «Агамемнон». На дно Атлантики было уложено 620 км кабеля, после чего он оборвался.

Следующая попытка была предпринята через год — «Ниагара» и «Агамемнон», соединив концы кабеля посередине океана, отправились в разные стороны. После нескольких обрывов корабли вернулись в Ирландию для пополнения запасов. Следующий старт — в июле того же года — принес успех, на который уже мало кто надеялся. Но… телеграф проработал около месяца и замолчал.


Неутомимый Филд вернулся к своей затее в 1865 году, зафрахтовав в качестве кабелеукладчика крупнейшее судно той поры — «Грейт Истерн». С него на дно было уложено три четверти линии, когда 2 августа кабель вновь оборвался и ушел на дно. Наконец, в 1866 году телеграфная линия пересекла Атлантику, а в самом начале прошлого века — безбрежный Тихий океан.

Вплоть до 30-х годов XX века главной проблемой межконтинентальных коммуникаций было низкое качество изоляции. Основными материалами для ее изготовления служили натуральные полимеры каучук и гуттаперча, сверху кабель обвивался броней из стальной проволоки, а на прибрежных участках броня иногда делалась двухслойной для защиты от якорей и рыбацких снастей.

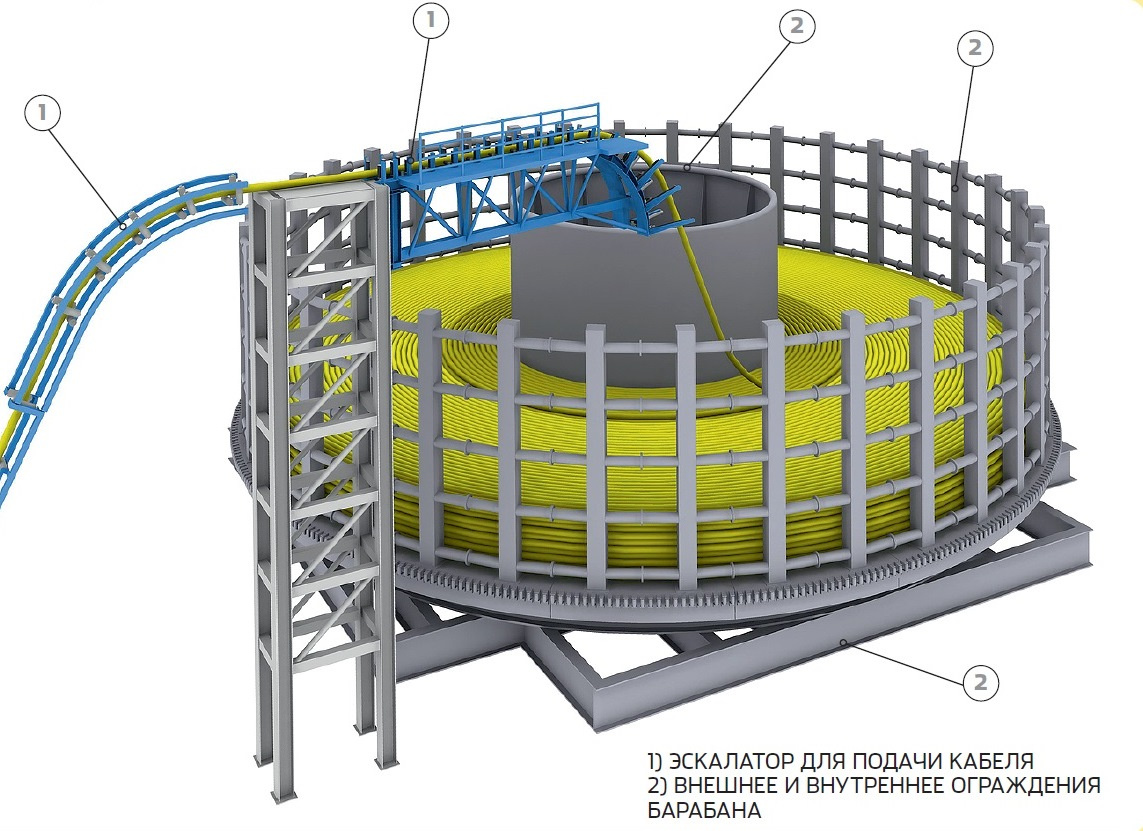

Возможность мгновенной передачи данных на тысячи километров сейчас воспринимается как должное – уже полторы сотни лет никто не удивляется. Но за очевидностью стоят немаленькие технологические ухищрения. Всемирная Сеть – это не только пропускная способность и протяженность, но еще масса и объем. Чтобы убедится в этом достаточно поглядеть на барабан, в котором хранится свернутый кабель. Размеры этой «катушки» вполне соответствуют масштабам решаемых задач. Современный кабельный барабан на специализированном судне – это тысячи тонн и кубометров плюс специальные системы для укладки кабеля и его размотки. А барабанов таких на флагманах «проводного флота» - по три-четыре. Конструкция должна обеспечить намотку, размотку и хранение кабеля без перегибов, сильных нагрузок и прочего экстрима. Именно с этим связан большой диаметр «катушки» - современные подводные провода не рассчитаны на сколь-нибудь серьезный изгиб, поэтому сворачивать моток слишком туго нельзя – сломается.

Сегодняшние оптоволоконные кабели имеют многоуровневую защиту от едкой морской воды и механических повреждений. Пучок передающих волокон «плавает» в гелевом гидрофобном наполнителе внутри медной или алюминиевой трубки, покрытой слоем эластичного поликарбоната и алюминиевым экраном. Следующий слой- скрученная стальная проволока, обернутая майларовой лентой. Снаружи кабель одет в полиэтиленовую «рубашку». Другой вариант — кабель с профилированным несущим сердечником. В такой схеме до восьми оптических пар помещаются внутри каждого из шести экструдированных в полиэтиленовом шнуре каналов, заполненных гелем. Пары защищены навитой майларовой лентой, медным экраном и толстой полиэтиленовой оплеткой. В центре шнура проложена толстая стальная проволока для придания кабелю жесткости. Гарантия на подводные кабели связи — не менее 25 лет.
