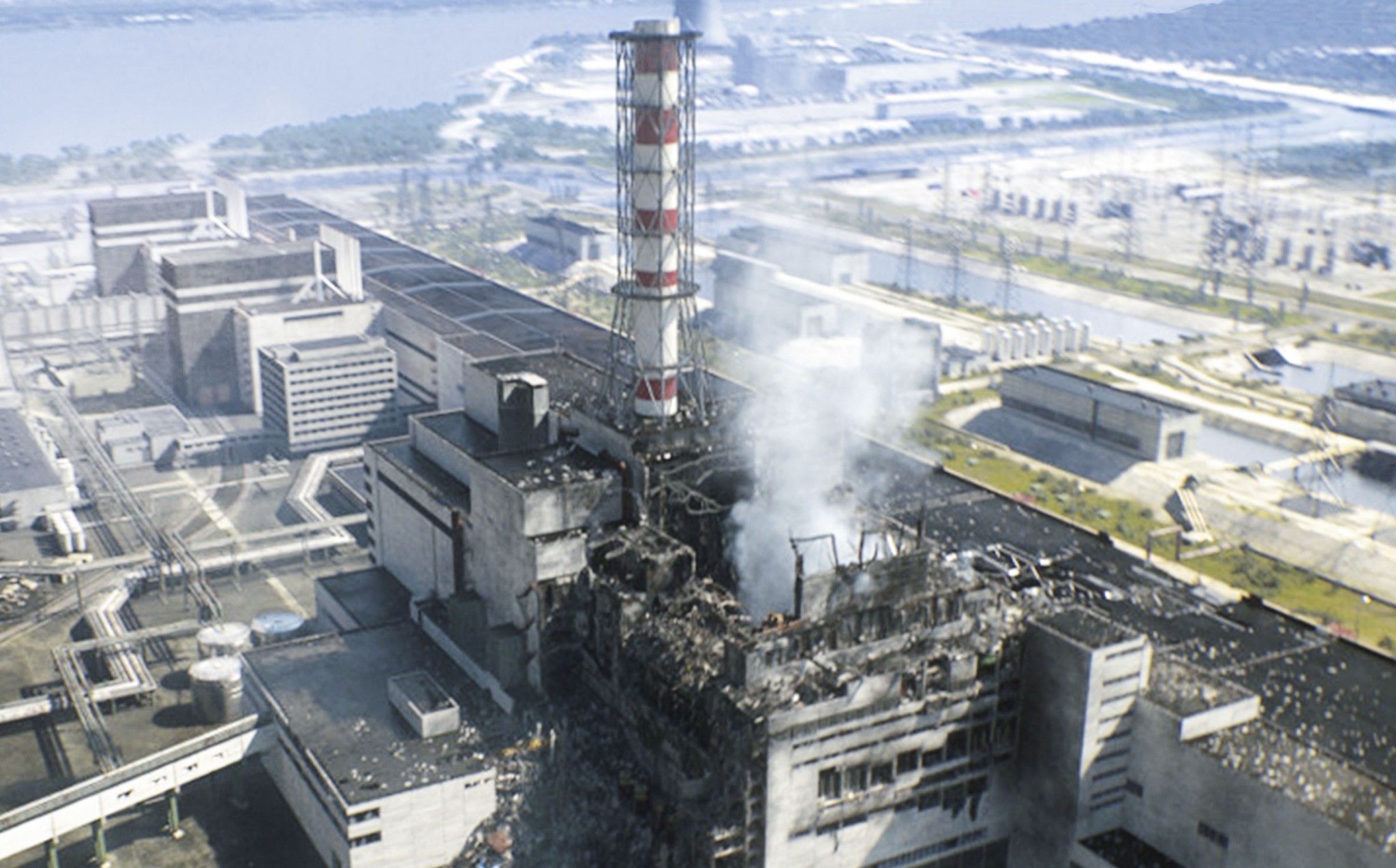

Злополучный четвертый
На Чернобыльской АЭС применялись реакторы РБМК-1000 (реактор большой мощности канальный), предназначенные для выработки насыщенного пара.
Общий принцип работы реактора
Тепловыделяющая сборка (ТВС) (4) реактора содержит ядерное топливо — диоксид урана. Здесь происходит управляемая самоподдерживающаяся цепная реакция деления, которая сопровождается выделением энергии. Управление реакцией осуществляется изменением положения стержней управления и защиты (2).
ТВС попарно находятся в технологических каналах (ТК) (3) — вертикальных отверстиях графитового цилиндра (12), который является основой активной зоны (1). Для теплоотвода нагревающихся ТВС используется вода (11), которую при помощи циркуляционных насосов (13) пропускают по трубам ТК.
По мере прохождения снизу вверх вода нагревается и закипает. Пар (5) по системе трубопроводов поступает в барабаны-сепараторы (6), где конденсируются водяные капли, а сухой пар высокого давления (7) отсюда направляется в турбину высокого давления (15). Далее пар поступает на лопасти турбин низкого давления (14). Турбины передают вращающий момент электрическому генератору (8), который
