Всеобъемлющее руководство по ремонту смартфонов, планшетов, десктопов и ноутбуков собственными силами.

CHIPHi-Tech

Аппаратное обеспечение < Практика

Ремонтируем технику дома

Самостоятельный ремонт вышедших из строя устройств не только сэкономит ресурсы, но и доставит удовольствие. CHIP расскажет, что вам потребуется, чтобы «оживить» оборудование.

Программное обеспечение, указанное в данной статье, находится на вложенном DVD

Почему люди выбрасывают смартфон, которому всего два года, если у него всего лишь треснул экран или больше не заряжается аккумулятор? В наши дни прогресс в области технических разработок не настолько стремителен, чтобы была постоянная необходимость владения новейшей моделью. Если гарантийный срок и без того истек, то что мешает вам сэкономить, проявив свое мастерство? Такие компании, как iFixit, предлагают на YouTube бесчисленные видеоинструкции по ремонту. Интернет-продавцы на платформах eBay или AliExpress зачастую получают инструменты и запчасти от тех же самых китайских фабрик, у которых производители оборудования закупают свои устройства. Перед тем как приступить к работе, оцените риски и целесообразность ремонта (см. текстовый блок справа). Перед дорогостоящими ремонтными работами запросите предварительную смету в специализированной мастерской. Непрофессиональный ремонт имеет смысл, если вы получаете подержанное устройство за стоимость, указанную специалистом мастерской. Перед тем, как ремонтировать устройства ваших друзей, заранее обсудите риски.

Сначала информация

Несмотря на то, что многие производители держат свою сервисную документацию «под замком», в Интернете можно найти руководство по ремонту почти любого устройства. Особенно нам нравятся подробные бесплатные инструкции на сайте ifixit.com, которые любой пользователь может изменять, дополнять или создавать новые в лучших традициях «Википедии». Множество инструкций доступно даже на русском языке. iFixit финансирует эту услугу за счет продажи инструментов и высококачественных запасных частей. Уже почти легендарными являются акции по разборке, проводимые калифорнийцами: как только новый iPhone или Samsung Galaxy поступает в магазин, сотрудники iFixit стоят во главе очереди, чтобы затем, не отходя от прилавка, разобрать его и оценить ремонтопригодность устройства. В конце концов, на YouTube можно найти подходящую видеоинструкцию по ремонту почти любой неисправности. Хотя бумага терпит, фотографии можно отретушировать, а видео — обрезать, в реальной жизни, как правило, второго шанса не будет. Поэтому критически анализируйте все руководства и остерегайтесь слишком громких высказываний.

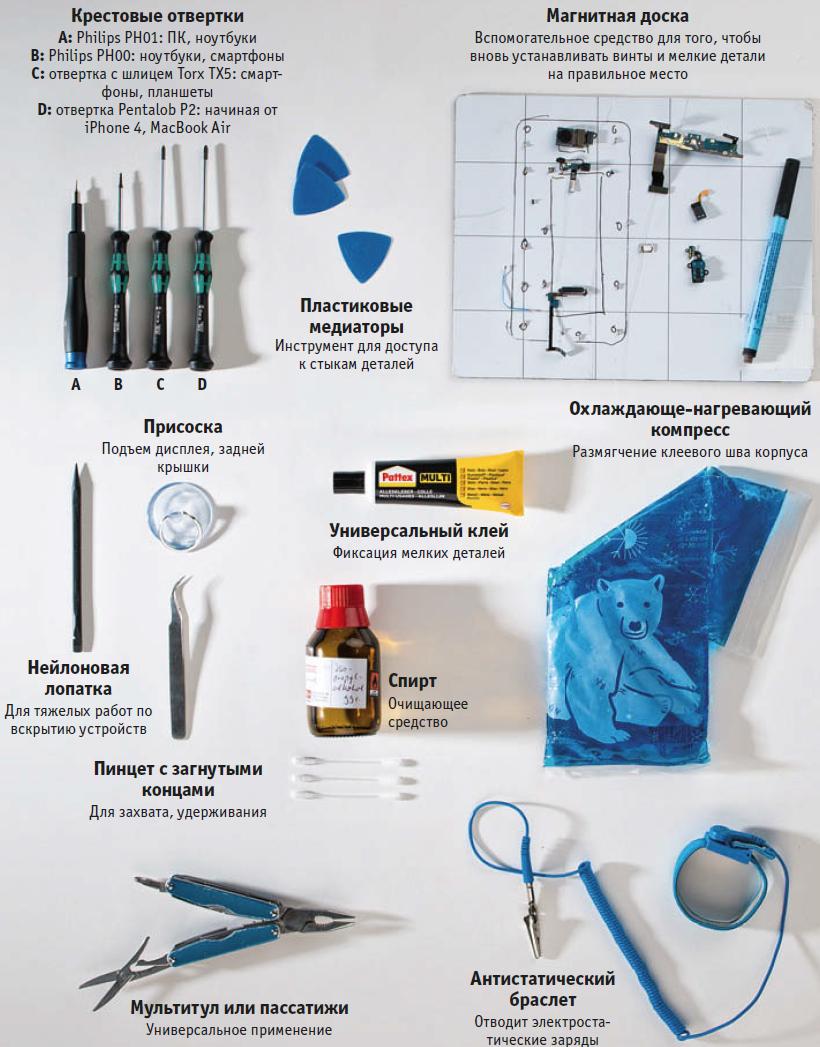

Необходимые инструменты

Для работ с компьютером в большинстве случаев достаточно крестовой отвертки (PH01) и пассатижей.

Если вы хотите влезть внутрь вашего ноутбука, вам, возможно, понадобятся более тонкая крестовая отвертка размера PH00 или даже отвертка со шлицем-звездочкой (Torx), обычно размера Tx5, а также пинцет с загнутыми кончиками и нейлоновый шпатель с плоским и тонким лезвием для отключения плоского ленточного кабеля. Для вскрытия корпусов смартфонов и планшетов понадобятся отвертки Torx 5 и Pentalob P2, присоска и медиатор. Хороший продавец запчастей включает необходимый инструмент в комплект поставки.

Определение качественного инструмента

Если вы получили удовольствие от ремонта, стоит задуматься о дальнейших приобретениях. Блестящий хром слепит глаза, поэтому не связывайтесь со сверкающими инструментами в корзинах магазинов уцененных товаров. Разумеется, существуют исключения, но, как правило, хороший инструмент стоит довольно дорого. Добротную отвертку вы, например, сможете определить по ее матово-черному вороненому шлицу и хорошо зачищенной от неровностей рукоятке. Кроме того, комбинация из твердой и мягкой пластмассы обеспечивает хорошее сцепление с кожей ладони. В качестве базового оборудования мы рекомендуем набор отверток со шлицами PH0, PH00, Torx 5, а также очень тонкую плоскую отвертку с шириной шлица 1,2 мм. Тем, кто чинит технику Apple, дополнительно понадобится специальные отвертки Pentalob P2 для iPhone и Pentalob P5 для MacBook. При захвате, прижиме, изгибе помогут маленькие пассатижи (или мультитул), а также несколько пинцетов с закаленными и по-разному изогнутыми кончиками. При вскрытии корпусов смартфонов и отключении плоских кабельных соединений хорошо зарекомендовали себя медиаторы для гитар. Более грубые работы по подъему деталей выполняются нейлоновым шпателем (лопаткой) с плоским и острым концом, который, с одной стороны, достаточно прочен, чтобы передавать усилие в требуемом направлении, а с другой — не царапает легко повреждаемые поверхности и не проводит ток.

Инструменты для особых случаев

С помощью присоски вы поднимаете плоские детали, например, переднее стекло или заднюю крышку, после того, как предварительно размягчили клеевой шов. Вместо фена при этом лучше использовать охлаждающе-нагревающие компрессы из аптеки, так как при этом отсутствует опасность перегрева. Остатки клея можно удалять с помощью небольшого количества спирта (предпочтительно изопропанола) или жидкости для снятия лака. Для повторного крепления деталей в большинстве случаев достаточно небольшого количества универсального клея B-5000, преимущество которого по сравнению со специальными клеящими составами состоит в том, что клеевой шов может быть вновь ослаблен при подводе тепла. Если вам придется бороться с большим количеством обрывов кабелей или поврежденных контактов, приобретение паяльника с тонким жалом также может стать целесообразным.

Порядок — это половина ремонта

Apple пользуется дурной славой, используя в своей продукции самые разные типы винтов, которые внешне выглядят одинаково. Например, в iPhone 5 рядом с динамиком установлен винт, который отличается от своих соседей только тем, что он не намагничен. Если при сборке на его место установить намагниченный винт, то позже при разговоре по телефону у вас в ухе будет раздаваться тихое гудение, и вы не будете понимать почему. Для того, чтобы впоследствии установить каждую деталь на ее законное место, рекомендуется производить фотофиксацию всех этапов, а снятые детали укладывать так, чтобы защитить их от перемешивания. Особенно удобно это делать на магнитно-маркерной доске, на которой также можно зарисовывать расположение деталей.

Вместо последней можно также использовать зафиксированный на рабочем столе двусторонний скотч. Даже картонная коробка для яиц с множеством ячеек является практичным вспомогательным инструментом при сортировке деталей. Оснащенные подобным образом, вы уже готовы к выполнению большинства ремонтных работ.

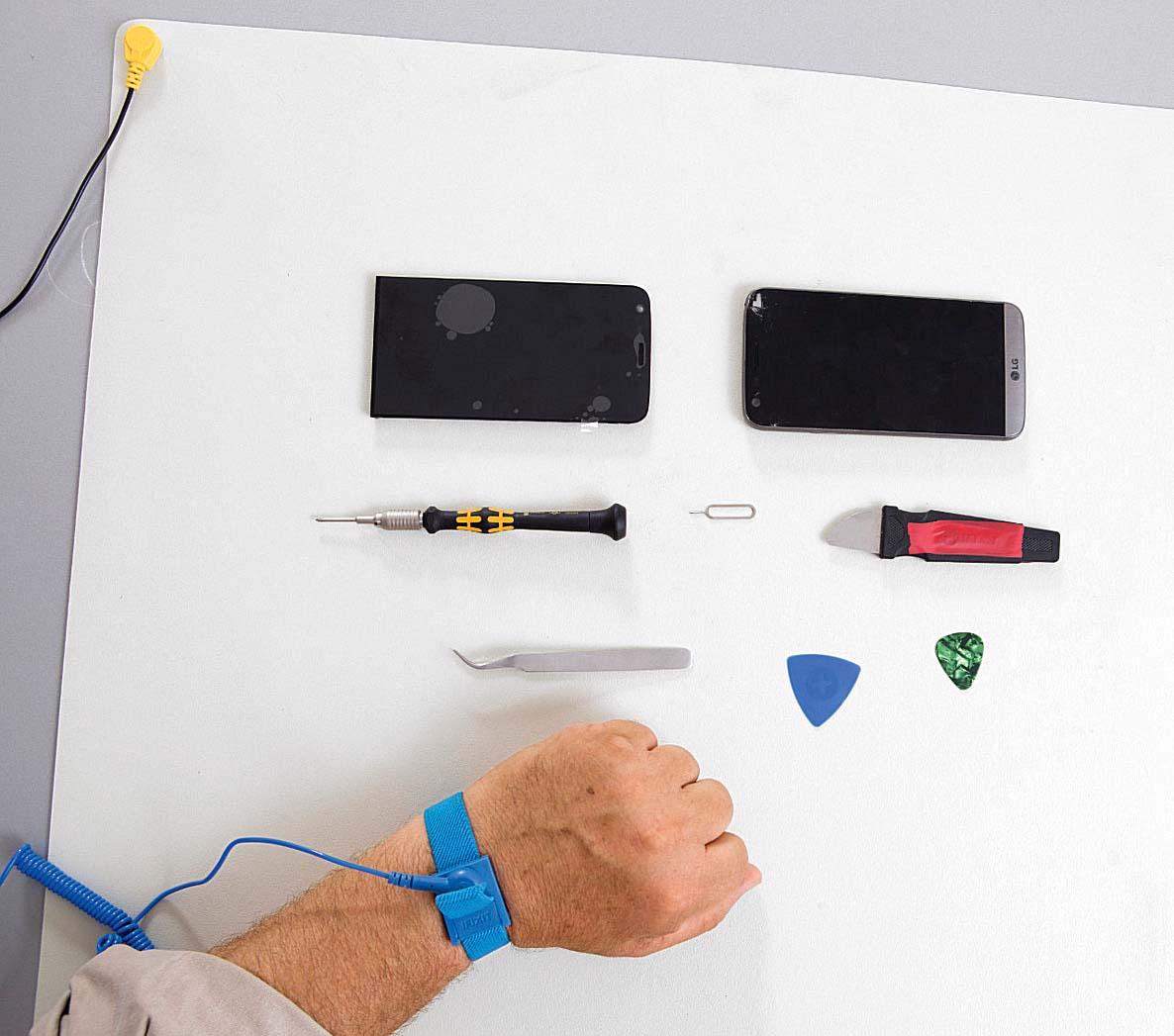

Защита электроники от электростатических разрядов
Защитите чувствительные электронные компоненты, используя для этого специальные браслеты и коврики

Ремонт смартфонов и планшетов

Разбитый дисплей, не заряжающийся аккумулятор, загрязненный динамик, засорившееся гнездо наушников или вышедшая из строя камера — это классические неисправности, на которые не распространяется гарантия и для которых окупается собственная инициатива. Весьма удобным является то, что смартфоны и планшеты имеют модульную конструкцию, благодаря чему многие компоненты можно заменять без помощи паяльника. Вы просто должны быть осторожными, чтобы не повредить «нежные» плоские кабели. К сожалению, не получится заменить все, что вы демонтировали. Если, например, в кнопку «Home» встроен сканер отпечатка пальца, то ваше устройство, вероятно, будет заблокировано после самостоятельной замены деталей. Компоненты, имеющие отношение к безопасности, должны быть в индивидуальном порядке зарегистрированы в аппаратном обеспечении — и это может сделать только уполномоченный дилер.

Приобретение запасных частей

Многие производители, например Apple или Samsung, направляют запчасти к своим устройствам только в авторизованные сервисные центры. То, что доступно в магазинах по продаже запчастей, в лучшем случае произведено тем же самым китайским производителем, что и оригинальная запчасть; однако речь также может идти и о подержанной детали или более-менее хорошо сделанной копии. С минимальным риском быть обманутым вы можете получить их у крупных поставщиков запчастей с высоким рейтингом или с помощью платформы iFixit, где вам также предоставляется гарантия функционирования и право на возврат, что, разумеется, имеет свою цену. Однако в отношении многих особых деталей вам не остается ничего другого, как попытать счастья на eBay или AliExpress. Читайте описания предложений так же внимательно, как вы читаете условия договоров. Не обращайтесь к самым дешевым предложениям. На первый взгляд подобные «выгодные» покупки часто не отличить от оригинальных деталей, и лишь при монтаже становится ясно, что они не подходят из-за слишком больших допусков на размеры или что предполагаемый Retina-дисплей на самом деле является всего лишь LCD-дисплеем с крупными пикселями.
